Cara membuat boiler pemanas minyak limbah do-it-yourself

Varietas tungku dalam pengembangan

Telah dikatakan di atas bahwa kompor perut buncit yang paling sederhana sangat tidak nyaman dan efektif. Oleh karena itu, berbagai opsi modifikasi telah muncul, yang akan kami pertimbangkan di bawah ini.

Tungku untuk menambang dari tabung gas tua

Di sini juga, lembaran logam 4 mm (sekitar 50 cm persegi) diperlukan, tetapi elemen dasar lainnya lebih penting - tabung gas bekas dengan kapasitas 50 liter, lebih baik daripada model Soviet lama, propana. Oksigen lebih berat dan lebih masif, sulit untuk bekerja dengannya. Selain itu, Anda membutuhkan:

• pipa baja dengan diameter 100 m, panjang 2000 mm;
• katup dengan ulir inci;
• sudut baja dengan rak 50 mm, satu meter atau lebih;
• klem;
• loop;
• sepotong selang pasokan bahan bakar;
• cakram rem mobil. Kami memilih diameter sehingga bebas memasuki balon;
• silinder lain (freon) untuk membuat tangki bahan bakar.

Urutan kerja:

1. kami melepaskan sisa gas dari silinder, mengebor lubang di bagian bawah dan membilas silinder dengan air;

2. potong dua bukaan di dinding samping - bagian bawah yang besar dan bagian atas yang lebih kecil. Ruang bahan bakar akan terletak di bagian bawah, ruang afterburning akan terletak di bagian atas. Ngomong-ngomong, jika dimensi bukaan bawah memungkinkan, selain penambangan, dimungkinkan untuk menggunakan kayu bakar sebagai bahan bakar;

3. dari lembaran baja kami membuat bagian bawah ruang afterburner;

4. kami membuat pembakar dari pipa - tempat gas yang mudah menguap bercampur dengan udara dan menyala. Lubang dibor di pembakar (sesuai dengan prinsip yang dijelaskan di atas), pipa digiling di dalam, ini diperlukan untuk efisiensi produk yang lebih besar;

5. pembakar yang sudah jadi dilas ke bagian bawah ruang afterburner;

6. dari cakram rem dan selembar lembaran baja kami membuat palet untuk pengujian. Kami mengelas penutup di bagian atasnya;

7. untuk menghubungkan pembakar dan penutup panci, lebih baik menggunakan kopling - ini memfasilitasi pemeliharaan tungku;

8. kami melakukan pasokan untuk bahan bakar. Untuk melakukan ini, sebuah lubang dibuat di dinding silinder, di mana pipa dengan ujung berulir dilas;

9. katup ditempatkan di ujung luar pipa, selang terhubung ke sana. Selang, pada gilirannya, terhubung ke tangki bahan bakar;

10. pipa cerobong dilas ke bagian atas silinder, kemudian "diambil" dengan transisi yang mulus ke atas, ke pintu keluar dari ruangan.

Sebenarnya, ini menyelesaikan pekerjaan dengan tungku itu sendiri, tetapi lebih baik untuk membangun penukar panas tambahan - ini akan meningkatkan efisiensi.

Salah satu opsi penukar panas - pelat yang dilas ke bodi - ditunjukkan pada foto di bawah ini.

Oven yang sudah jadi dengan pintu terbuka (engsel diperlukan hanya untuk mereka, potongan silinder yang dipotong pada paragraf 2 melekat pada engsel).

Tungku untuk berolahraga dengan tekanan

Desain ini juga dirakit berdasarkan silinder 50 liter.

Pasokan udara di sini berasal dari kipas (misalnya, dari kompor mobil VAZ 2108), yang memungkinkan Anda untuk meningkatkan daya dorong di afterburner dan pada saat yang sama mengubah seluruh permukaan silinder menjadi penukar panas.

Proses kerja dan penyalaan ditunjukkan dalam video.

Tungku kerja dengan sirkuit air

Pembuatan tungku dengan sirkuit air bisa hampir sama dengan versi paling sederhana. Perbedaan utama adalah organisasi ekstraksi panas ke dalam pendingin air. Pada foto di bawah, kemungkinan ini diwujudkan dengan melilitkan pipa di sekitar badan tungku. Pada saat yang sama, air dingin disuplai dari bawah, air panas keluar dari atas.

Pilihan yang lebih "maju" adalah kompor dengan "jaket air". Faktanya, tubuh tertutup dalam lubang kedua, di dalamnya air bersirkulasi. Cairan yang dipanaskan disuplai ke radiator pemanas.

Benar, frasa "tidak merokok" dari pabrikan agak berlebihan - ini hanya nyata dengan pembersihan cerobong asap secara teratur dan penggunaan bahan bakar yang disaring dan berkualitas cukup tinggi.

Dalam gambar, perangkat terlihat seperti ini.

Tungku Tetes

Jenis tungku ini lebih aman daripada desain di mana bahan bakar dituangkan sekaligus. Selain itu, dalam hal pemberian makan bertahap, waktu pembakaran dapat disesuaikan secara bebas.

Elemen wajib dari sistem adalah tangki bahan bakar terpisah, dari mana penambangan disuplai dalam porsi kecil - hampir turun - menggunakan perangkat khusus.

Foto di bawah ini menunjukkan desain di mana ada tangki terpisah dengan saluran oli yang terletak di atas ruang bahan bakar. Dasar tungku adalah tabung gas, katup digunakan untuk mengatur intensitas pasokan pertambangan. Perangkat tungku dibahas secara lebih rinci di atas.

Jenis produk lainnya adalah dengan kompartemen bahan bakar yang dapat ditarik dan afterburner ganda.

Dia, menyadari dalam logam.

Harap dicatat: karena tekanan dan tidak adanya kehilangan bahan bakar selama pengisian, konsumsi penambangan berkurang 20 ... 30%

Kelebihan dan kekurangan unit

Perangkat yang menggunakan oli mesin sangat populer di layanan mobil, di mana bahan baku ini selalu berlebih.

Keuntungan dari perangkat pemanas dalam pengembangan:

• sebagai hasil dari pembakaran oli mesin, jelaga dan asap tidak terbentuk;
• perangkat ini tahan api, karena bukan minyak itu sendiri yang terbakar, tetapi uapnya;
• bahan baku untuk pengoperasian tungku tidak ada biaya, dapat diperoleh di stasiun layanan mana pun.

Perangkat pemanas minyak

Kontra menggunakan penambangan:

• sebelum digunakan, penambangan harus dibersihkan dari kotoran air dan alkohol, jika tidak, nozel unit dapat tersumbat;
• penambangan tidak dapat disimpan dalam cuaca dingin, sehingga harus disimpan di garasi yang hangat atau di bunker yang disiapkan khusus.

Limbah setelah dikeringkan harus disimpan dalam wadah tertutup

Tungku untuk menambang dari tabung gas

Bahan dan alat untuk pembuatan tungku

Cara termudah adalah membuat tungku dari tabung gas, oksigen, atau karbon bekas.Silinder memiliki ketebalan dinding yang baik, sehingga tungku seperti itu akan bertahan lebih dari satu tahun. Unit pemanas dari satu silinder dapat memanaskan ruangan hingga 90 m 2. Selain itu, desain ini dapat dikonversi untuk pemanas air. Kompor dari silinder tidak memerlukan pasokan udara paksa, dan minyak akan mengalir secara gravitasi. Untuk mencegah silinder memanas hingga suhu yang berbahaya bagi kebakaran, perlu untuk mengatur ketinggian sirkuit unit sesuai dengan ketinggian sumber pembakaran di dalam perangkat. Untuk membuat tungku dari silinder bekas, Anda harus membeli:

• pipa cerobong asap dengan diameter internal minimal 10 cm, ketebalan dinding tidak lebih dari 2 mm dan panjang minimal 4 m;
• tangki bahan bakar dengan volume 8-15 liter;
• pipa pembakar;
• mesin las dan elektroda;
• Bulgaria;
• mengajukan;
• sudut baja;
• bor dan satu set latihan;
• tingkat dan pita pengukur.

Teknologi manufaktur

ketebalan hingga 1,5 cm, diisi ke atas dengan air

Bagian atas balon dipotong dengan penggiling. Setelah pemotongan pertama, air mulai mengalir ke panci atau ke tanah. Saat menguras air, Anda dapat terus memotong bagian atas. Sebagian besar bagian bawah akan berfungsi sebagai ruang, dan bagian atas yang dipotong dengan katup akan menjadi penutup kompor.

Menggunakan mesin las, kami mengelas "kaki" 20 cm untuk kompor dari sudut baja ke bagian bawah silinder. Kemudian balon diletakkan di atas “kaki”. Di bagian atas bagian bawah silinder yang digergaji, kami mundur dari atas 10-15 cm dan, menggunakan pengelasan, membuat lubang untuk pipa knalpot utama di sepanjang diameter pipa.

Sebagai tudung, Anda harus memilih pipa cerobong berdinding tipis dengan diameter minimal 10 cm dan panjang minimal 4 m.Kami memasukkannya ke dalam lubang yang dibuat, memegangnya secara vertikal dan mengelasnya. Di cerobong asap, Anda juga perlu membuat lubang kecil, ditutup dengan piring. Dengan itu, Anda dapat mengatur pasokan udara.

Pada pipa yang sama, pada ketinggian satu meter dari lantai, dibuat lubang untuk pipa baru dengan diameter 5–8 cm dan panjang 2–4 m.Pipa dimasukkan sejajar dengan lantai dan dilas dengan pengelasan.

Sebuah lubang dengan diameter 5-8 cm dipotong di bagian atas silinder yang terpotong, minyak daur ulang akan dituangkan di sana.

Di bagian atas silinder yang dapat dilepas, Anda dapat menghubungkan "baki" tempat Anda dapat menghangatkan secangkir air atau bubur. Untuk melakukan ini, sebuah kotak kecil atau persegi panjang dipotong dari lembaran baja dan dilas ke tutupnya. Atau bisa dipasang pada pipa yang sejajar dengan lantai.

Operasi tungku

Limbah minyak dituangkan ke dalam 2/3 silinder. Maka Anda perlu menyalakan selembar kertas, meletakkannya di atas minyak dan menutup tutup kompor.

Setelah waktu tertentu, suhu di dalam tungku akan mulai naik, minyak akan menguap dan uap minyak akan menyala secara spontan.

Setelah akhir pekerjaan dan pendinginan tungku, perlu untuk membersihkan isinya. Buang jelaga yang terkumpul dari bagian atas yang dapat dilepas dengan mengetuk tutup silinder.

Varietas boiler minyak untuk limbah minyak

Ada tiga opsi untuk boiler minyak limbah: pemanas air, pemanas, dan domestik. Opsi pertama adalah alternatif untuk boiler modern. Memiliki desain platform, perangkat menghangatkan permukaan datar tempat tangki air berada. Sebuah pompa kecil dipasang di outlet tangki, yang mengatur tekanan dalam sistem.

Untuk boiler air panas limbah minyak, tangki air dengan volume tidak lebih dari 140 liter digunakan. Ini memanas selama 2 jam, yang beberapa kali lebih cepat dari kecepatan boiler listrik modern. Pemanas air minyak dapat beroperasi dalam dua mode: cepat dan sumbu. Opsi pertama digunakan untuk memanaskan air yang benar-benar dingin. Mode sumbu memungkinkan air dalam tangki berada dalam keadaan panas. Namun, ini akan membutuhkan sejumlah besar sumber daya bahan bakar.

Ada tiga opsi untuk boiler minyak limbah: pemanas air, pemanas, dan domestik

Boiler rumah tangga dianggap sebagai solusi ideal untuk rumah pedesaan. Mereka memiliki mekanisme pembersihan gas bawaan, yang berkontribusi pada pengoperasian perangkat tanpa asap. Perangkat semacam itu adalah struktur seluler, yang memungkinkannya dipindahkan ke tempat mana pun tanpa mengorbankan kinerja produk. Perangkat multifungsi ini memungkinkan tidak hanya untuk memanaskan ruangan, tetapi juga untuk memanaskan makanan. Unit ini dapat digunakan di luar ruangan atau saat bepergian.

Otomatisasi boiler minyak limbah dapat melakukan berbagai fungsi. Di sini Anda dapat mengonfigurasi kontrol atas pemanasan cairan pendingin, suhu udara di dalam ruangan. Perangkat semacam itu dipasang di lantai. Biayanya tergantung pada fitur fungsional perangkat.

Karena dimensi boiler yang ringkas, akan lebih mudah untuk memasangnya di ruang boiler

Karakteristik boiler pemanas minyak limbah

Boiler pemanas minyak limbah harus ditempatkan di tempat non-perumahan. Sebagai aturan, untuk memanaskan rumah dipasang di ekstensi khusus.Terlepas dari kenyataan bahwa perangkat modern dilengkapi dengan unit filtrasi yang ditingkatkan, selama operasi mereka mengeluarkan bau oli mesin yang tidak menyenangkan.

Bagian dalam blok dilengkapi dengan unit pemanas dengan tabung air dan pompa air. Elemen terakhir dapat bekerja dari jaringan listrik atau dari energi yang dihasilkan oleh perangkat itu sendiri. Dengan bantuan pompa air, cairan pendingin disirkulasikan di sirkuit dalam bentuk air biasa.

Prinsip pengoperasian perangkat adalah sebagai berikut. Di ruang bakar, uap minyak dan massa udara teroksidasi, yang berada di bawah pengaruh kompresor berventilasi. Tingkat api diatur oleh selang dengan katup. Perangkat ventilasi adalah satu-satunya elemen yang dapat bergerak, akibatnya mungkin gagal.

Boiler semacam itu dicirikan oleh kinerja tinggi dan kemampuan untuk mempertahankan suhu udara di dalam ruangan untuk waktu yang lama. Tangki bahan bakar terletak di lantai, dan pemanas udara dapat dipasang di dinding atau langit-langit.

Bagian dalam blok boiler dilengkapi dengan unit pemanas dengan tabung air dan pompa air.

1 Cara kerja sistem

Kompor perut buncit minyak bekerja berdasarkan prinsip pembakaran yang lama. Pertama, penambangan dibakar dalam wadah khusus (tangki), akibatnya terbentuk gas yang bercampur dengan oksigen. Maka zat inilah yang terbakar, sehubungan dengan itu perangkat dibagi menjadi dua sirkuit.

Sirkuit pertama (pemisahan) adalah tangki tempat oli bekas dituangkan. Pembakaran terjadi di sini pada suhu rendah. Di atas kompartemen pertama adalah yang kedua, di mana campuran gas dan udara terbakar.Suhu pembakaran di sini jauh lebih tinggi, bisa mencapai 700-750 °C. Saat mendesain kompor perut buncit, perlu untuk memastikan akses oksigen yang tidak terputus ke sana.

Adalah penting bahwa udara memasuki kedua kamar, jika tidak unit tidak akan berfungsi. Dari sini dapat disimpulkan bahwa gambar memainkan peran yang sangat penting dalam pembuatan dan pemasangan kompor perut buncit. Sebuah lubang dibuat di tangki bawah untuk akses udara, yang juga berfungsi untuk mengisi bahan bakar ke dalam sistem.

Itu harus ditutup dengan peredam khusus. Udara biasanya masuk ke ruang atas melalui lubang yang dibuat di pipa yang menghubungkan kedua sirkuit. Diameternya kecil - sekitar 10 mm

Sebuah lubang dibuat di tangki bawah untuk akses udara, yang juga berfungsi untuk mengisi bahan bakar ke dalam sistem. Itu harus ditutup dengan peredam khusus. Udara biasanya masuk ke ruang atas melalui lubang yang dibuat di pipa yang menghubungkan kedua sirkuit. Diameternya kecil - sekitar 10 mm.

Tetapi jika Anda mendekati situasi ini dari sisi lain, maka masih ada beberapa risiko. Sebuah desain yang tidak aman mungkin ketika menggunakan bahan bakar yang mudah terbakar, seperti bensin. Selain itu, beberapa jenis minyak dapat melepaskan zat yang berbahaya bagi manusia saat dipanaskan.

Sebagai aturan, persiapan untuk musim panas berlangsung selama periode musim panas. Untuk melakukan ini, pemilik tempat teknis menimbun penambangan, mengalirkannya ke wadah terpisah. Pada awal Desember, jumlah minyak yang layak terakumulasi. Anda bisa mendapatkannya secara gratis atau dengan harga yang sangat murah di bengkel mobil, bengkel, dll.

Jenis agregat

Jika Anda perlu mengatur pemanasan di rumah, lebih baik membeli boiler dalam versi standar. Desain seperti itu saat ini memiliki otonomi dan keamanan yang cukup. Kenyamanan dan kemudahan penggunaan juga disebabkan oleh fakta bahwa tidak ada bau khusus yang dikeluarkan oleh bahan bakar.

Ketel bekerja dalam mode otomatis. Ini memungkinkan untuk menggunakannya tanpa pengetahuan dan pengalaman khusus. Proses pembakaran minyak diatur sedemikian rupa sehingga terbakar sempurna tanpa disertai asap dan bau gas.

Struktur pemanas

Unit semacam itu tidak boleh dipasang di tempat tinggal. Biasanya, ekstensi khusus digunakan untuk ini. Meskipun boiler dilengkapi dengan filter modern, bau oli mesin dapat tercium selama operasi.

Unit pemanas dibangun ke dalam desain perangkat, yang terdiri dari pipa air dan pompa, yang beroperasi tidak hanya dari tegangan listrik, tetapi juga dari energi perangkat itu sendiri. Berkat itu, air bersirkulasi secara merata di dalam sistem.

Prinsip pengoperasian perangkat tersebut didasarkan pada pembakaran campuran bahan bakar dan udara yang disuplai oleh kipas kompresor. Kekuatan api diatur menggunakan selang konvensional, di ujungnya dipasang katup.

Pemanas air

Fungsi alat ini adalah untuk memanaskan air. Mereka bisa disebut boiler biasa. Mereka memiliki prinsip operasi platform: tangki dengan air dipasang pada bidang yang dipanaskan. Pompa yang terpasang di outlet berfungsi untuk mengoreksi dan menyamakan tekanan di dalam sistem.

Ini menarik: prinsip pengoperasian boiler.

Perlu dicatat bahwa akan cukup sulit untuk menyesuaikan suhu konstan cairan. Di dalam tangki bisa mencapai +80…100 °С.Seringkali, dalam sistem pemanas seperti itu, wadah untuk pendingin dengan volume 60-140 liter digunakan. Proses di mana air dipanaskan berlangsung sekitar 2 jam, yang hampir setengahnya dari boiler.

Ketel air panas memiliki dua mode operasi. Saat cepat, air dingin dipanaskan dalam waktu sesingkat mungkin (saklar otomatis dalam mode "sumbu"). Dalam hal ini, banyak bahan bakar yang dikonsumsi, dan jika tangki kecil, emisi karbon monoksida kemungkinan besar terjadi.

peralatan

Subspesies lain dari perangkat semacam ini adalah boiler rumah tangga. Ini adalah perangkat multifungsi. Lebih sering, desain seperti itu digunakan di rumah-rumah yang tidak memiliki sirkuit pemanas air. Mereka diberkahi dengan sistem pembersihan gas yang cukup baik yang menghilangkan jelaga dan asap selama pengoperasian perangkat.

Konsumsi bahan bakarnya sangat rendah dibandingkan tipe sebelumnya. Mobilitas adalah keunggulan utama perangkat semacam itu. Itu dapat diangkut bahkan di bagasi mobil dan digunakan dalam perjalanan, misalnya, ke alam. Dalam hal ini, ia melakukan fungsi kompor untuk memasak, serta sebagai pemanas. Hal utama adalah menyediakan platform tahan api yang diperlukan untuk pemasangan atau ceruk di tanah sebesar 30–40 cm.

Petunjuk untuk merakit oven

Untuk menyelesaikan masalah cara membuat boiler untuk berolahraga dengan tangan Anda sendiri dengan benar, Anda harus benar-benar mengikuti instruksi:

• Pertama, potong kosong untuk wadah atas. Untuk melakukan ini, pada selembar baja, pelat atas dan bawah ditandai dengan ukuran 35 * 62 cm, dua dinding ujung dengan ukuran 35 * 12 cm, dua dinding memanjang dengan ukuran 62 * 12 cm dan partisi 35 * 10 cm.
• Kemudian potong detail wadah bawah.Anda membutuhkan pelat atas dan bawah berukuran 35 * 35 cm dan 4 dinding samping berukuran 35 * 15 cm.
• Selanjutnya, lanjutkan ke pembuatan kompor. Untuk ini, pipa baja digunakan, potongan sepanjang 36 cm dipotong darinya, tanda dibuat pada segmen ini untuk 48 lubang, jarak di antaranya harus sama. Dengan bantuan palu dan pukulan, titik pengeboran dilubangi. Hasilnya harus 6 baris 8 poin.

• Melalui titik-titik yang dirawat, bor membuat lubang.
• Sekarang, di panel atas tangki bawah, palka kecil dibuat sesuai dengan skema boiler minyak limbah. Untuk melakukan ini, mereka mundur dari tepi sebesar 3 cm dan menggambar persegi panjang berukuran 10 * 15 cm Sebuah piring dipotong di sepanjang garis yang ditarik.
• Selanjutnya, Anda perlu memotong piring yang akan menutup palka. Sebuah persegi panjang berukuran 11 * 16 cm dipotong dari lembaran baja dan lubang dengan diameter 4 cm dibor di tengah, persegi panjang yang dihasilkan diterapkan ke palka pada panel dan melalui lubang dibuat untuk pengencang.
• Dengan menggunakan baut dan mur, sambungkan pelat dan panel atas tangki bawah.
• Lanjutkan ke perakitan wadah bawah. Di panel atas, buat lubang untuk kompor dan ambil pipanya. Selanjutnya, pelat atas dan bawah dilas ke bagian samping.

• Setelah merakit wadah, semua sambungan dilas untuk membuat struktur benar-benar tertutup. Untuk keselamatan lengkap dan pengoperasian boiler yang efisien selama penambangan, jahitannya harus kontinu dan rapi.

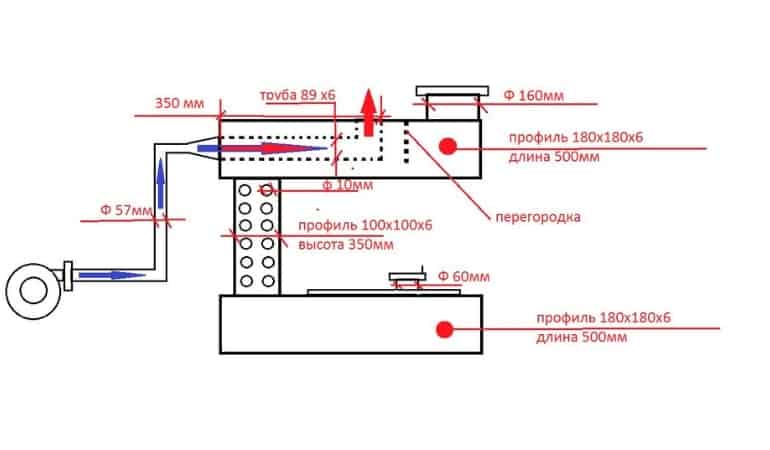

• Sekarang saatnya merakit bagian atas boiler. Menggunakan gambar do-it-yourself dari boiler minyak limbah, sebuah lubang dipotong di panel bawah untuk pipa burner, dan di panel atas untuk cerobong asap.Kemudian elemen samping, partisi dan panel bawah berturut-turut dilas ke panel atas.
• Untuk menghubungkan kedua wadah, mereka harus dilas ke pipa burner. Karena perpindahan bagian atas boiler, strukturnya tidak stabil. Masalah ini dapat diatasi dengan menggunakan strut diagonal yang dilas pada kedua bagian. Hal ini diperlukan untuk memberikan struktur kekakuan tambahan.
• Seluruh produk harus diperiksa dengan cermat dan mengidentifikasi tempat sambungan berkualitas buruk. Area seperti itu perlu dilas dengan jahitan kontinu.
• Anda dapat mulai membuat kaki untuk boiler di tempat kerja. Untuk melakukan ini, 4 potongan identik sepanjang 7 cm dipotong dari sudut baja dengan penggiling, 4 kotak dengan sisi 5 cm dipotong dari lembaran baja, kemudian sudut dilas padanya.

• Kaki yang sudah jadi harus dilas ke tangki bawah boiler. Tahap ini membutuhkan kerja yang cermat, karena untuk stabilitas struktur di lantai, semua kaki harus memiliki panjang yang sama.
• Ketel sudah siap dan dapat dipasang di tempat tinggal permanen. Di sini, desain diperiksa untuk stabilitas, dan dengan bantuan level, distorsi yang ada terungkap.
• Untuk mengeluarkan produk pembakaran dari boiler, Anda perlu memasang cerobong asap. Pertama, bagian dalam dirakit, yang merupakan bagian dari pipa lurus dan siku untuk keluar melalui dinding ke jalan.
• Sebelum membuat lubang di dinding, Anda harus menentukan lokasi dan ukurannya dengan benar. Untuk melakukan ini, cerobong asap yang dirakit dicoba di dinding dan konturnya diuraikan. Untuk mendapatkan tepi lubang yang halus, perlu membuat beberapa lubang di sepanjang garis yang ditarik setelah 2-3 cm. Setelah itu, bagian tengah harus dilepas tanpa banyak kesulitan.

• Bagian lurus dari pipa cerobong bagian dalam dipasang pada ketel, dan lutut dibawa ke jalan melalui lubang di dinding.
• Untuk pengoperasian boiler yang aman selama penambangan, Anda perlu menjaga pengaturan bagian luar cerobong asap. Oleh karena itu, bagian tambahan dari pipa dengan siku dipasang di luar bagian keluar siku. Bagian luar harus dipasang dengan aman di bawah atap yang menggantung menggunakan braket.
• Setelah struktur dirakit sepenuhnya, pemeriksaan dorong diperlukan. Anda perlu membawa korek api yang menyala ke salah satu lubang di pipa burner, jika draftnya bagus, maka nyala api akan menyimpang ke arah pipa. Dengan traksi yang baik, penambangan akan terbakar dengan baik. Untuk meningkatkan traksi, Anda dapat sedikit membuka palka.

Bagaimana tepatnya minyak menguap?

Ada 2 cara utama untuk membakar bahan bakar dan menguapkan minyak:

1. Penyalaan zat cair. Ini melepaskan uap. Untuk afterburning-nya, ruang khusus digunakan.
2. Menuangkan di atas permukaan yang panas. Mangkuk "putih-panas" putih-panas yang terbuat dari logam digunakan. Pertambangan menetes ke permukaannya. Ketika bahan bakar bersentuhan dengan logam panas, ia menguap. "Kerja sama" udara dan uap disebut "difusi". Ketika udara memasuki tangki, uap menyala dan menyala. Hasil dari ini adalah generasi panas.

Konsumsi bahan bakar cukup irit. Dari hingga 1 liter digunakan per jam.

Boiler Eropa, terlepas dari efisiensi yang sangat baik, tidak memungkinkan prinsip operasi seperti itu. Ini hanya berlaku dalam kasus boiler dari pabrikan dalam negeri.

Cara termudah adalah dengan merendam sumbu dengan bensin, membakarnya dan membuangnya ke dalam tangki.Saat mangkuk memanas dengan baik, Anda bisa mulai menyajikan minyak.

Adalah penting bahwa minyak didistribusikan secara merata. Disarankan untuk menggunakan pendekatan tetes. Untuk memastikan tingkat filtrasi ekstraksi yang diinginkan, filter otomotif harus digunakan.

Itu diletakkan di atas tabung, salah satu ujungnya harus diturunkan ke dalam wadah dengan berolahraga

Filter otomotif harus digunakan untuk memberikan tingkat filtrasi ekstraksi yang diinginkan. Itu diletakkan di atas tabung, salah satu ujungnya harus diturunkan ke dalam wadah dengan penambangan.

Filter harus diganti setidaknya sekali setiap 30 hari. Jika bahan bakar tidak bisa disebut bersih, maka disarankan untuk melakukan ini 1 kali / 15 hari.

Jumlah minyak yang menetes ke mangkuk harus optimal. Yang paling penting adalah memastikan bahwa itu terbakar secara merata. Seharusnya tidak tersedak.

Jika pemilik boiler telah memutuskan untuk mengganti bahan bakar, frekuensi tetes harus disesuaikan setiap kali.

Pemasangannya juga harus diberikan perlindungan yang maksimal. Jangan biarkan minyak mendidih - ini dapat menyebabkan konsekuensi yang tidak terduga. Hal yang sama berlaku untuk kelebihan bahan bakar.

Jika tingkat bahan bakar di dalam tangki lebih tinggi daripada di kompor itu sendiri, kebakaran dapat terjadi. Satu-satunya cara untuk mengatasinya adalah dengan alat pemadam kebakaran.

Jangan menuangkan minyak ke dalam ketel saat unit sedang berjalan - ini bisa sangat berbahaya. Yang terbaik adalah memasang wadah tambahan. Dimungkinkan untuk menempatkan pasokan bahan bakar utama di dalamnya.

Kami membuat generator panas dari silinder

Pertama-tama, siapkan tabung gas untuk pengelasan - lepaskan bagian bulat (jangan lupa untuk mengisinya dengan air terlebih dahulu!) Dan potong satu bejana sesuai ukuran sehingga bersama-sama membentuk badan dengan ketinggian yang dibutuhkan (1 m).

Siapkan bahan-bahan lainnya, dengan mempertimbangkan rekomendasi berikut:

• ruang bakar dan mangkuk api paling baik terbuat dari baja tahan karat setebal 1,5–3 mm (misalnya, grade 12X18H12T);
• jika tidak mungkin menemukan baja tahan karat, gunakan baja hitam kelas St3 - St20 dari tebal 4 mm;
• mengambil pipa pasokan minyak limbah stainless steel;
• ketebalan dinding tabung api tidak kurang dari 3,5 mm;
• untuk menutup penutup atas, pilih strip baja 40 x 4 mm (rim) dan kabel asbes;
• siapkan lembaran logam 3 mm untuk pembuatan palka inspeksi;
• pada penukar panas, ambil pipa dengan ketebalan dinding minimal 4 mm.

Proses pembuatan boiler dua arah untuk penambangan terlihat seperti ini:

1. Potong tabung api 32mm sesuai ukuran dan las penukar panas menggunakan satu silinder sebagai jaket luar dan tabung 150mm sebagai dinding ruang bakar.
2. Pasang pipa saluran masuk sistem pemanas air ke penukar panas.
3. Di silinder kedua, buat lubang untuk palka inspeksi dan cerobong asap. Las pada fitting 114 mm dan buat leher dengan penutup dari baja lembaran.
4. Las kedua tangki menjadi satu badan. Dari atas, buat cangkang dari strip besi - itu akan berfungsi sebagai segel untuk tutupnya. Isi celah antara tepi dengan kabel asbes.
5. Buat afterburner sesuai dengan gambar. Buat lubang di penutup hemispherical (di masa lalu - ujung silinder) untuk jendela tampilan dan pemasangan afterburner (di tengah).
6. Lengkapi tutupnya dengan pegangan dan penutup jendela. Pipa afterburner dapat dilas dengan erat atau disekrup dengan baut yang disegel dengan kabel asbes.

Dari ujung bawah, pipa berlubang ditutup dengan sumbat, di mana 4 lubang dibuat - satu di tengah, tiga sisanya - secara radial. Sebuah pipa minyak dibawa ke lubang tengah dan tersiram air panas. Langkah terakhir adalah pembuatan mangkuk boiler yang berapi-api, tempat minyak bekas akan terbakar.

Setelah menyelesaikan perakitan, las siku dengan flensa ke pipa afterburner dan pasang "siput". Untuk memastikan bahwa dinding logam luar jaket air tidak kehilangan panas dengan sia-sia dan tidak memanaskan ruang ketel, lindungi tubuh dari wol basal yang tidak mudah terbakar. Cara paling sederhana adalah dengan melilitkan insulasi dengan benang, dan kemudian membungkusnya dengan logam dicat lembaran tipis.

Lebih jelasnya, proses pembuatan boiler bahan bakar cair ditunjukkan dalam video berikut:
