Tata letak pemanas optimal di rumah pribadi: perbandingan semua skema tipikal

Memilih skema pemanas untuk boiler pemanas di rumah pribadi

Ketel itu sendiri hanyalah elemen dari sistem pemanas. Tanpa pipa dan radiator di mana pendingin bersirkulasi, pekerjaannya tidak berguna. Karena itu, kabel pemanas harus disediakan terlebih dahulu, sebelum membeli unit yang menyediakan panas. Tugas difasilitasi oleh fakta bahwa sirkuit pemanas untuk semua jenis boiler memiliki lebih banyak kesamaan daripada perbedaan.

Skema gravitasi

Paling sering, skema seperti itu digunakan untuk koneksi dengan bahan bakar padat atau boiler cair. Jika kita mendekati masalah ini secara ketat, dengan mempertimbangkan pelestarian efisiensi, maka boiler gas modern tidak menyiratkan sirkulasi gravitasi pendingin. Banyak model dinding dan lantai yang dikontrol secara elektronik sudah memiliki pompa sirkulasi built-in yang secara paksa mendorong air atau antibeku melalui pipa dan radiator.Dalam kondisi pemadaman listrik yang sering, boiler seperti itu tidak akan aktif.

Pandangan umum dari skema gravitasi

Namun, di banyak rumah, sirkuit gravitasi terus bekerja bersama dengan boiler non-volatil berbahan bakar gas dari tipe sederhana dengan kontrol mekanis. Dengan menggunakan pipa pemanas berdiameter besar, tekanan air yang cukup dibuat dalam sistem untuk menyalakan kompor gas. Dalam sistem lama, pipa dengan penampang 100 - 150 mm diambil, yang mengelilingi ruangan di sepanjang perimeter. Perpindahan panas dari desain seperti itu kecil, tetapi itu sendiri dapat diandalkan dan tahan lama. Saat memasang radiator, diameter pipa suplai harus setidaknya 40 mm untuk mengurangi hambatan hidrodinamik.

Dalam sistem gravitasi, elemen yang sangat diperlukan adalah tangki ekspansi. Jika air dalam sistem mencapai suhu tinggi, kelebihannya memasuki tangki karena peningkatan volume. Tangki mengasuransikan sistem terhadap kebocoran dan depressurisasi jika terjadi peningkatan tekanan yang tiba-tiba. Dalam sistem terbuka, tangki selalu berada di titik tertinggi.

Skema gravitasi adalah satu pipa. Ini berarti bahwa pendingin secara berurutan melewati semua radiator, dan kemudian kembali melalui "kembali". Untuk pemasangan baterai dengan sistem seperti itu, bypass digunakan - pipa bypass dengan katup penutup, berkat itu dimungkinkan untuk membongkar dan mengganti baterai tanpa menghentikan boiler dan menguras cairan pendingin. Juga, derek Mayevsky ditempatkan di setiap radiator untuk mengalirkan udara yang menumpuk di dalam kabel.

Bangau Mayevsky

Skema sirkulasi paksa

Satu-satunya kelemahan dari jenis kabel pemanas ini adalah ketergantungan pada keberadaan tegangan di jaringan listrik rumah tangga.Selain boiler, simpul penting kedua dari skema semacam itu adalah pompa sirkulasi, yang menabrak "pengembalian" sebelum mengembalikannya ke boiler. Pompa modern tidak berisik, produktif dan mengkonsumsi listrik dengan cara yang sama seperti bola lampu pijar. Namun berkat perangkat seperti itu, menjadi mungkin untuk membuat pilihan yang mendukung sistem dua pipa. Dalam hal ini, pipa pengikat melewati semua ruangan rumah yang dipanaskan. Dari sana, aliran air panas yang terpisah disuplai ke setiap baterai, dan dari sana pendingin yang didinginkan dialirkan ke "kembali", yang merupakan pipa kedua di sirkuit. Ini memungkinkan Anda mendistribusikan panas secara merata ke semua radiator dan mempertahankan suhu yang sama bahkan di ruangan terjauh dari boiler.

Tangki ekspansi, dengan adanya pompa sirkulasi, dibuat wajib ditutup sehingga tekanan tertentu dapat dibuat dalam sistem. Dalam kasus kelebihan nilai normal, katup pelepas tekanan darurat disediakan.

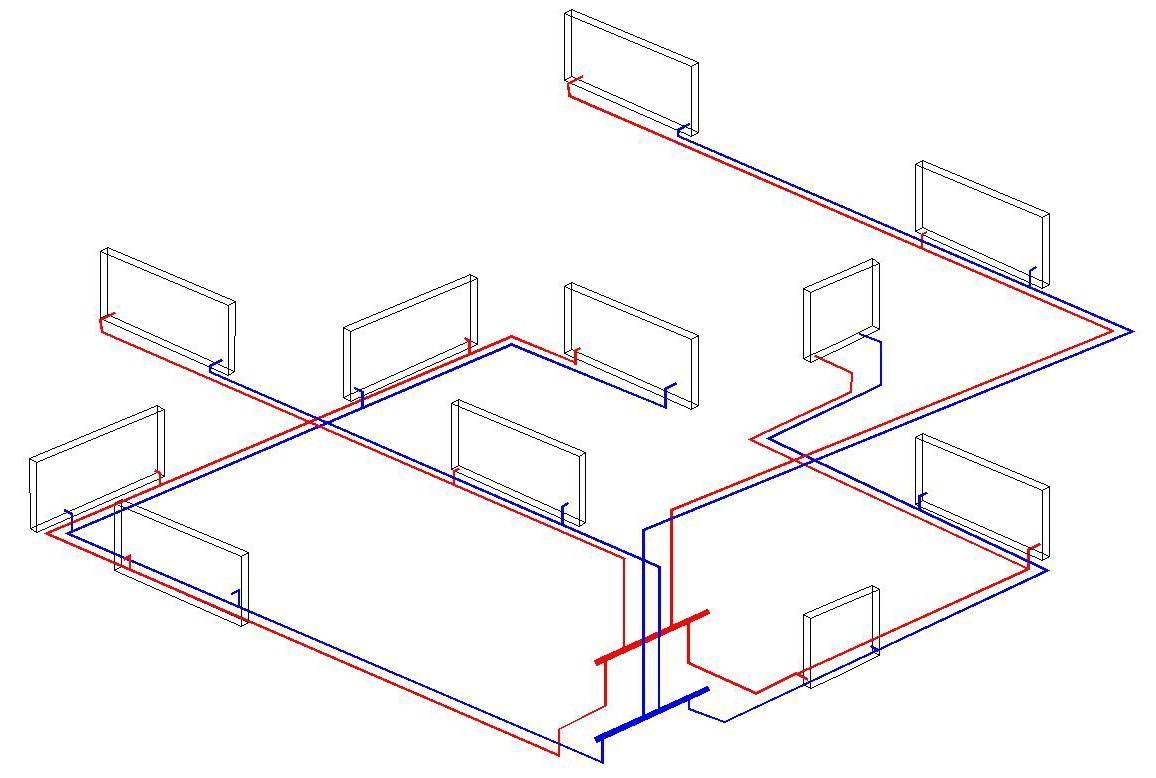

Representasi visual dari skema dua pipa

Dalam kedua skema, unit make-up harus disediakan melalui mana pendingin dituangkan ke dalam sistem. Jika air digunakan, maka pipa cabang dari jaringan pasokan air dipotong untuk mengisi pipa, memasang sistem filtrasi di saluran masuk. Saat menggunakan antibeku, katup saluran masuk dengan katup penutup diatur, dan pemompaan dilakukan menggunakan pompa submersible "bayi" atau peralatan pemompaan lainnya.

Instalasi sistem do-it-yourself

Pemanasan air sendiri harus direncanakan dengan hati-hati, sangat hati-hati. Dan ini harus dilakukan oleh para profesional.Seringkali prosedur ini dimulai dengan pilihan tempat untuk boiler, yang, omong-omong, dipasang bahkan sebelum pemasangan kabel. Tentu saja, spesialis tahu betul bagaimana merencanakan dengan benar, jadi pada tahap awal salah satunya harus ada di sebelah Anda.

Ketika Anda telah memutuskan tempat untuk boiler, Anda perlu membuat alas beton khusus untuk itu. Ketel ditempatkan di atasnya dan terhubung ke cerobong asap, dan semua sambungan dan sambungan diolesi dengan tanah liat.

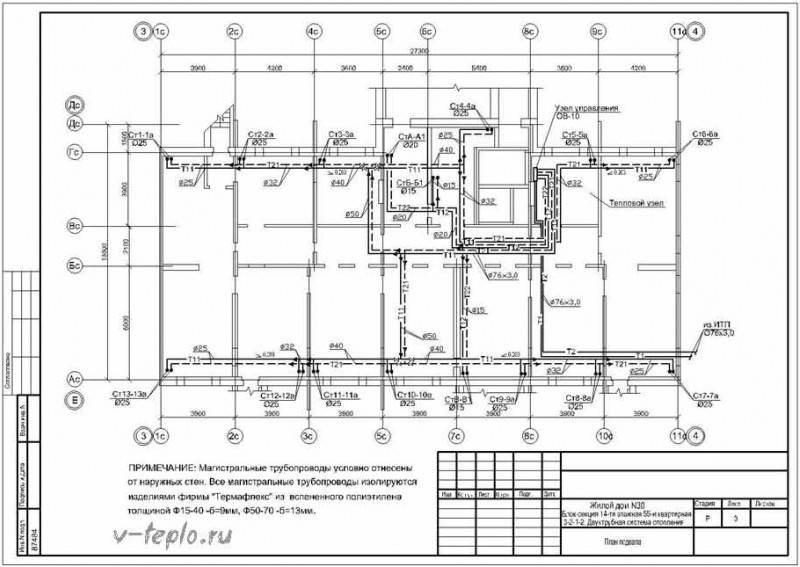

Selanjutnya, Anda perlu menggambar apa yang akan menjadi perpipaan di sistem Anda. Pertimbangkan dengan cermat di mana radiator, riser, dan elemen lainnya akan ditempatkan - itulah sebabnya partisipasi spesialis diperlukan. Seperti yang kita ketahui, diinginkan untuk menempatkan radiator di bawah jendela. Ini diperlukan agar panas dari mereka memanaskan permukaan bagian dalam jendela.

Jumlah bagian dan pembuatannya harus ditentukan tidak hanya oleh kemampuan finansial Anda, tetapi juga oleh panjang sirkuit, semakin banyak bagian seperti itu dalam sistem, semakin mudah bagi pendingin untuk bergerak di sepanjang itu.

Penting! Bahkan sebelum melanjutkan dengan pemasangan saluran, perlu untuk menentukan titik tertinggi dalam sistem dan melengkapi tangki ekspansi di sana. Omong-omong, tangki semacam itu bisa terdiri dari dua jenis:

1. membuka;
2. Tertutup.

Cara menghitung volume tangki optimal dan melakukan pemasangan dengan benar, baca di sini

Langkah selanjutnya dalam pemasangan sistem pemanas adalah peletakan pipa dan pemasangan radiator.Dalam hal ini, semuanya sangat sederhana: pipa dibawa ke lokasi pemasangan radiator, dipasang, semua input dan output yang diperlukan terhubung, setelah itu pipa terhubung ke radiator berikutnya. Akan baik-baik saja jika Anda memasang katup khusus pada masing-masing radiator, yang dengannya Anda dapat mengeluarkan udara dari sistem.

Seluruh sirkuit harus ditutup di tempat yang sama di mana ia dimulai - di boiler. Filter khusus dan (jika perlu) pompa sirkulasi dipasang di saluran masuk boiler. Titik terendah dari sistem harus dilengkapi dengan unit pengisi/penguras, yang diperlukan untuk mengalirkan semua air jika ada pekerjaan perbaikan.

Sebagai sebuah kesimpulan

Seperti yang kami ketahui, hari ini tidak ada sistem pemanas yang lebih murah dan sekaligus efisien daripada sistem air. Pipa dan radiator diperbarui hampir setiap tahun, oleh karena itu, efisiensi sistem seperti itu meningkat, sedangkan biayanya, sebaliknya, berkurang. Karena itu, semakin mudah membuat pemanas air dengan tangan Anda sendiri setiap tahun.

Sistem radiasi

Skema pemanas kolektor (bercahaya) adalah yang paling canggih dan modern dalam hal efisiensi termal. Di dalamnya, sepasang pipa dari dua kolektor umum untuk lantai, yang terhubung sendiri ke peralatan boiler, terhubung ke masing-masing radiator. Kontrol suhu dengan kabel ini lebih fleksibel. Plus, diperbolehkan untuk menghubungkan ke kolektor tidak hanya baterai, tetapi juga "lantai hangat".

Pipa dalam hal ini dapat diletakkan dengan cara apa pun. Seringkali mereka hanya diletakkan di bawah lantai pengisi. Kerugian utama dari skema balok adalah tingginya biaya sistem secara keseluruhan dan panjang pipa. Plus, akan sulit untuk meletakkan yang terakhir di pondok yang sudah jadi dalam jumlah besar.Perangkat mereka harus direncanakan terlebih dahulu pada tahap desain hunian.

Pola balok - distribusi panas yang ideal

Batu tulis ini, jika perlu, dapat dengan mudah diganti dengan bahan atap lainnya. Skema peletakan pipa pemanas lebih canggih, tidak mudah untuk mengubahnya nanti. Bahkan dimensi kaku lembaran ondulin tidak begitu buruk, ada banyak hiasan, tetapi ini hanya sedikit peningkatan dalam perkiraan atap. Dengan pipa pemanas, terutama untuk kabel balok, semuanya jauh lebih rumit.

Perhitungan sistem pemanas air

Sebelum memilih jenis pemanas, Anda harus terlebih dahulu menghitung daya pemanas yang dibutuhkan dan jumlah radiator. Perhitungan yang benar mempengaruhi efisiensi dan kualitas seluruh sistem.

Tenaga boiler

Kapasitas boiler untuk rumah pribadi adalah 200 m². dihitung menurut rumus berikut: W=(S (luas ruangan)*Wsp (daya spesifik per 10 meter kubik))/10.

Wud tergantung pada wilayah dimana rumah itu berada. Untuk bagian tengah Rusia, nilai ini adalah 1,5. Juga per 100 m² tempat membutuhkan 10 kW. Jika luasnya 200 m², maka daya boiler = 200 * 1,5 / 10 = 30 kW.

Jumlah radiator

Untuk membuat perhitungan penuh pemanasan, penting untuk mengetahui jumlah radiator dan bagian yang diperlukan. Mengetahui perpindahan panas dari bagian tertentu, Anda dapat menghitung luas yang dapat dipanaskan

Jika perpindahan panas satu bagian adalah 180 W, maka kami membagi nilai ini dengan 100 dan mendapatkan 1,8 m. Jika luas rumah adalah 200 m², maka kami membagi 200 dengan 1,8 dan mendapatkan 111. Perhitungan menunjukkan bahwa 111 bagian diperlukan untuk menghangatkan rumah pribadi seluas 200 m².

Setelah menghitung dengan benar daya yang diperlukan untuk pemanas ruangan, Anda dapat memilih jenis pemanas yang paling efisien.

Perencanaan dan perhitungan

Saat memilih jenis sistem pemanas yang paling optimal untuk rumah pribadi, pondok, sangat penting untuk mempertimbangkan luas rumah.

Ini penting, karena, misalnya, skema pipa tunggal dengan sirkulasi alami hanya berfungsi dengan baik di rumah-rumah dengan luas tidak melebihi 100 m2. Dan di rumah dengan kuadratur yang jauh lebih besar, itu tidak akan dapat berfungsi karena kelembaman yang cukup besar. Oleh karena itu, perhitungan utama tekanan dalam sistem pemanas dan desain sistem pemanas diperlukan untuk mengetahui dan merancang sistem yang penggunaannya di rumah akan lebih rasional.

Pada tahap penyusunan rencana awal, orang harus mencoba mempertimbangkan semua kekhasan arsitektur bangunan. Misalnya, jika rumah cukup besar dan, karenanya, luas ruangan yang akan dipanaskan juga besar, yang paling rasional adalah memperkenalkan sistem pemanas dengan pompa yang akan mensirkulasikan pembawa panas.

Oleh karena itu, perhitungan utama tekanan dalam sistem pemanas dan desain sistem pemanas diperlukan untuk mengetahui dan merancang sistem yang penggunaannya di rumah akan lebih rasional. Pada tahap penyusunan rencana awal, orang harus mencoba mempertimbangkan semua kekhasan arsitektur bangunan. Misalnya, jika rumah cukup besar dan, karenanya, area ruangan yang akan dipanaskan juga besar, akan lebih rasional untuk memperkenalkan sistem pemanas dengan pompa yang akan mengalirkan pembawa panas.

Dalam hal ini, ada karakteristik tertentu yang harus dipenuhi oleh pompa sirkulasi:

• masa kerja yang lama;
• tingkat konsumsi listrik yang rendah;
• kekuatan tinggi;
• stabilitas;
• kemudahan pengoperasian;
• tidak adanya getaran mekanis dan kebisingan selama operasi.

Saat merencanakan sistem pemanas, apakah itu bangunan pribadi atau bertingkat, fase yang paling sulit dan kritis adalah perhitungan hidraulik, di mana perlu untuk menetapkan ketahanan sistem pemanas.

Perhitungan dibuat sesuai dengan skema pemanasan yang dibuat sebelumnya, di mana semua komponen dalam sistem ditandai. Menerapkan perhitungan hidraulik sistem pemanas dua pipa menggunakan proyeksi dan rumus aksonometrik. Objek desain diambil sebagai cincin pipa tersibuk, dibagi menjadi beberapa segmen. Akibatnya, luas penampang pipa yang dapat diterima, luas permukaan radiator yang diperlukan, dan hambatan hidraulik di sirkuit pemanas ditetapkan.

Perhitungan karakteristik hidrolik dilakukan sesuai dengan berbagai metode.

Yang paling umum:

1. perhitungan dengan metode kehilangan tekanan linier spesifik, menyediakan perubahan yang setara pada suhu cairan pendingin di semua komponen perkawatan;
2. perhitungan pada parameter resistensi dan indikator konduktivitas, menyediakan fluktuasi suhu variabel.

Hasil dari metode pertama adalah gambaran fisik yang jelas dengan distribusi spesifik dari semua resistansi yang diamati di sirkuit pemanas. Metode perhitungan kedua memungkinkan untuk memperoleh informasi yang jelas tentang konsumsi air, tentang nilai suhu di setiap elemen sistem pemanas.

Cara membuat pemanas rumah dari pipa polypropylene

Teknologi baru - sistem pemanas yang terbuat dari pipa polypropylene secara bertahap menggantikan klasik - pipa yang terbuat dari baja hitam dan radiator yang terbuat dari besi cor. Memiliki alat khusus, Anda dapat meletakkan pipa dan memasang radiator sendiri.

Di bangunan tempat tinggal untuk pemasangan sistem pemanas, pipa polypropylene PPR PN25 yang diperkuat dengan fiberglass dibeli:

• ketebalan dinding - 4-13,4 mm;
• diameter dalam - 13,2−50 mm;
• diameter luar - 21,2-77,9 mm;
• tekanan nominal - 2,5 MPa.

Diameter yang diperlukan ditentukan dengan perhitungan, dengan mempertimbangkan skema pemanasan dan beban panas.

Pekerjaan dilakukan hanya pada suhu positif (batas bawah adalah +5 ), pipa dibersihkan dari debu, kotoran dan dipotong tegak lurus:

• di ujung pipa yang berfungsi dengan pemotong, talang dibuat dengan sudut 30–40 °;
• tentukan batas masuknya selang ke dalam fitting dan tandai dengan spidol;
• untuk mengecualikan perpindahan aksial, tanda aksial ditempatkan pada fitting dan ujung pipa;
• permukaan yang akan dilas diperlakukan dengan larutan yang mengandung alkohol.

Nosel dengan diameter yang diperlukan diturunkan, dipasang pada besi solder yang terletak secara horizontal, dipanaskan hingga suhu kerja 260 dan pengelasan dimulai. Pertama-tama pasang fitting, lalu masukkan ujung pipa polypropylene yang sudah disiapkan.

Bagian-bagian dipanaskan untuk waktu tertentu (interval ditemukan dari tabel), dilepas, dihubungkan dengan lancar, menyelaraskan tanda aksial, meninggalkan celah internal 1 mm, dan tidak bergerak selama 20 detik. Dari plastik yang didinginkan, diperoleh sambungan yang kuat dan kencang, setidaknya 1 jam harus berlalu sebelum digunakan di bawah beban.

Jenis sistem pemanas otonom

Poin kunci dari sirkuit pemanas individu adalah jenis bahan bakar yang digunakan untuk menghasilkan energi panas. Atas dasar ini sistem pemanas otonom diklasifikasikan ke dalam jenis:

• Gas, beroperasi pada gas alam atau gas cair.
• Listrik.
• Bahan bakar padat, di mana batubara, serpih yang mudah terbakar, pelet kayu, kayu bakar digunakan sebagai sumber energi.
• Bahan bakar cair.

Untuk mengurangi konsumsi energi dari saluran pemanas domestik, penggunaan beberapa jenis bahan bakar diperbolehkan, namun ini akan membutuhkan boiler gabungan khusus.

Jenis sistem pemanas dua pipa

1. Pertama, sistem diklasifikasikan menurut jenis tangki ekspansi. Ini adalah tipe tertutup dan terbuka.

• Tipe terbuka semakin jarang digunakan. Tangki semacam itu dipasang hanya pada titik tertinggi dari pemanas utama. Penting untuk selalu memastikan bahwa air tidak tumpah darinya. Tekanan dalam sistem seperti itu tidak tinggi.
• Tangki tertutup adalah wadah yang tertutup rapat. Berkat membran khusus, ia memasok air ke pipa atau membuangnya. Opsi ini lebih disukai, karena memungkinkan sistem bekerja di bawah tekanan tinggi. Selain itu, tangki ekspansi tipe tertutup tidak memerlukan pengawasan.

2.Kualifikasi selanjutnya adalah untuk lokasi jaringan pipa. Disini juga ada 2 pilihan.

• Sistem pemanas vertikal. Ini berhasil digunakan di gedung dengan beberapa lantai. Inti dari metode ini adalah radiator di setiap lantai terhubung ke riser vertikal. Keuntungan dari koneksi ini adalah bahwa kemungkinan kantong udara dikecualikan.
• Sistem pemanas horisontal. Dalam hal ini, radiator terhubung ke pipa horizontal. Lebih sering opsi ini digunakan di rumah satu lantai. Untuk memerangi kemacetan udara, derek Mayevsky digunakan.

3. Kriteria ketiga yang membagi pemanasan dua pipa adalah metode pengaturan kabel.

• Kabel bawah. Pipa yang memasok air panas diletakkan di bagian bawah rumah. Itu bisa dilakukan di bawah lantai, di ruang bawah tanah dan sebagainya. Pipa balik, dengan cairan yang didinginkan, dipasang lebih rendah lagi. Radiator harus berada di atas boiler. Ini akan meningkatkan pergerakan cairan pendingin. Juga, dengan kabel seperti itu, saluran udara atas dibuat, yang berfungsi untuk menghilangkan udara dari saluran.
• Kabel atas. Pipa dengan air panas dipasang di atas gedung. Pada dasarnya, tempat seperti itu adalah loteng yang terisolasi. Tangki ekspansi dipasang di titik tertinggi garis.

Sistem pipa tunggal

Skema ini adalah solusi yang lebih murah dan sederhana untuk masalah cara memasang sistem pemanas dengan benar. Pemasangan dilakukan dalam bentuk cincin tertutup, di mana semua baterai dihubungkan secara seri satu sama lain, dan cairan pendingin bergerak melalui baterai dan kembali ke boiler.

Skema semacam itu memungkinkan Anda mendapatkan penghematan karena pemasangan dan desain yang sederhana.Namun, satu kelemahan signifikan sangat sering membuat seseorang memilih sistem dua pipa. Faktanya adalah bahwa pendingin secara bertahap mendingin dalam proses bergerak melalui pipa dan radiator. Ini mengarah pada fakta bahwa di radiator terakhir air memiliki suhu yang lebih rendah. Peningkatan daya boiler menyebabkan pemanasan yang kuat dari baterai pertama. Menambahkan sejumlah bagian pada baterai terakhir juga tidak efektif. Ini menyebabkan ketidaknyamanan, sehingga sangat sering pemilik rumah menolak pemasangan kabel satu pipa yang sederhana dan murah.

Pompa untuk sirkulasi paksa pendingin membantu memecahkan masalah rencana semacam itu. Perangkat terhubung ke boiler, dan cairan bergerak melalui sistem, praktis tanpa mengubah suhu.

Namun, ini juga memiliki kelemahan:

• Pertama, pembelian pompa adalah biaya tambahan, yang mengarah pada peningkatan biaya pemasangan sistem pemanas di rumah pribadi.
• Pompa harus terhubung ke catu daya, yang menyebabkan peningkatan konsumsi listrik.
• Ketergantungan pada listrik membuat pompa bekerja tidak efisien pada saat listrik padam, sehingga tidak ada penerangan – tidak ada panas di dalam ruangan.

Skema mana yang lebih baik untuk dipilih?

Pemilihan kabel dilakukan dengan mempertimbangkan banyak faktor - luas dan jumlah lantai rumah pribadi, anggaran yang dialokasikan, ketersediaan sistem tambahan, keandalan catu daya, dan sebagainya. Berikut adalah beberapa pedoman umum untuk memilih:

1. Jika Anda berencana untuk memasang pemanas sendiri, lebih baik tetap menggunakan sistem bahu dua pipa. Dia memaafkan banyak kesalahan pemula dan akan bekerja, terlepas dari kesalahan yang dibuat.
2. Dengan persyaratan tinggi untuk interior ruangan, gunakan jenis pengumpul kabel sebagai dasar.Sembunyikan sisir di lemari, pisahkan garis di bawah screed. Di rumah berlantai dua atau tiga, disarankan untuk memasang beberapa sisir - satu untuk setiap lantai.
3. Pemadaman listrik yang sering tidak memberikan pilihan - Anda perlu merakit sirkuit dengan sirkulasi alami (aliran gravitasi).
4. Sistem Tichelman cocok untuk bangunan dengan area yang luas dan jumlah panel pemanas. Memasang loop di gedung-gedung kecil tidak layak secara finansial.
5. Untuk rumah pedesaan kecil atau kamar mandi, opsi kabel buntu dengan pipa terbuka sangat cocok.

Jika pondok direncanakan untuk dipanaskan dengan radiator, pemanas di bawah lantai dan pemanas air, ada baiknya mengadopsi opsi kabel buntu atau kolektor. Kedua skema ini mudah digabungkan dengan peralatan pemanas lainnya.
