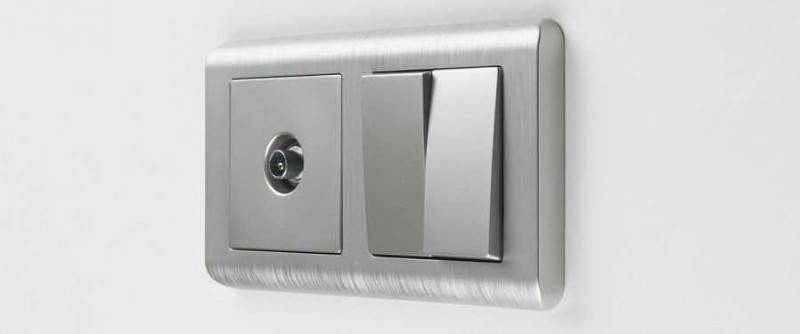

Outlet TV: cara memasang outlet TV

Mitos tentang persyaratan instalasi

Persyaratan yang ditetapkan adalah dasar untuk pemasangan soket dan sakelar di tempat tinggal dan tempat lainnya.Dalam hal ini, Anda dapat menggunakan metode lokasi gratis, yaitu, memperbaiki elemen dalam urutan yang nyaman bagi pengguna. Opsi ini sering dianggap satu-satunya, tetapi kita tidak boleh melupakan standar yang menjamin keamanan.

Video: pemasangan sendiri sakelar di dalam ruangan

Semua elemen rangkaian listrik penting dan memerlukan keselamatan selama pemasangan dan pengoperasian. Kepatuhan terhadap persyaratan dan standar merupakan solusi yang diperlukan untuk mencapai kualitas kerja yang tinggi.

Jenis dan karakteristik kotak soket

Soket modern, baik dalam penampilan maupun dalam metode pemasangan, berbeda secara signifikan dari soket yang dipasang di rumah-rumah era Soviet.

Jika sebelumnya mereka hanya tertanam di dinding tanpa kemungkinan penggantian, hari ini tidak terlalu sulit untuk memasangnya dan, jika perlu, mengganti stopkontak.

Memilih soket sesuai dengan bahan dinding

Kriteria pemilihan utama adalah bahan dinding tempat kotak soket akan dipasang.

Atas dasar ini, ada klasifikasi kotak berikut:

• struktur yang dimaksudkan untuk dipasang di dinding yang terbuat dari bahan padat: beton, beton bertulang, beton aerasi, batu bata;
• gelas untuk dinding yang terbuat dari bahan komposit: drywall, papan plastik, chipboard, kayu lapis dan lain-lain.

Dalam kasus pertama, kotak soket adalah kaca bundar, di mana tidak ada elemen tambahan. Itu diperbaiki di dinding dengan mortar.

Dinding atau dasarnya memiliki lubang pemasangan untuk kabel listrik. Saat memasang soket, cukup dengan melepas jumper dan memeras stekernya.

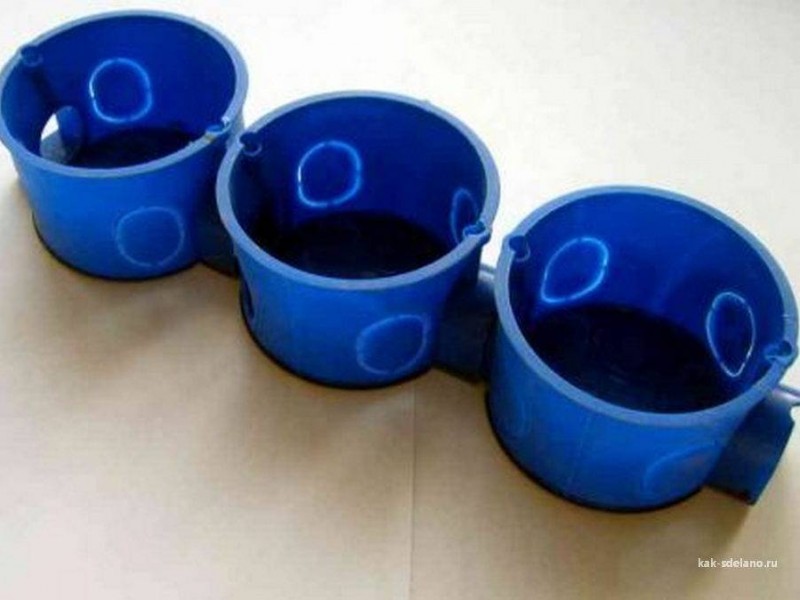

Untuk memasang beberapa soket di dekatnya, Anda dapat menggunakan kacamata, di sisinya terdapat mekanisme pemasangan. Kotak soket dihubungkan satu sama lain dengan bantuan alur khusus dan digabungkan menjadi blok.

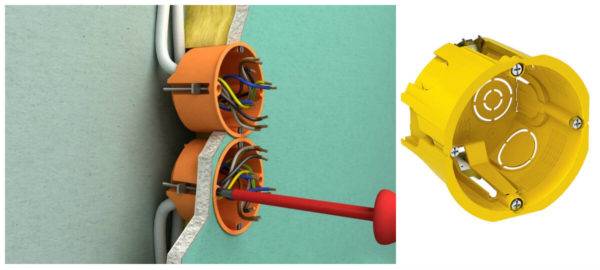

Kotak drywall memiliki cakar plastik atau logam penjepit khusus yang dirancang untuk mengamankan elemen di dinding berongga. Klem dipasang pada sekrup yang berputar untuk menyesuaikan posisinya.

Dalam bentuk apa produk dibuat?

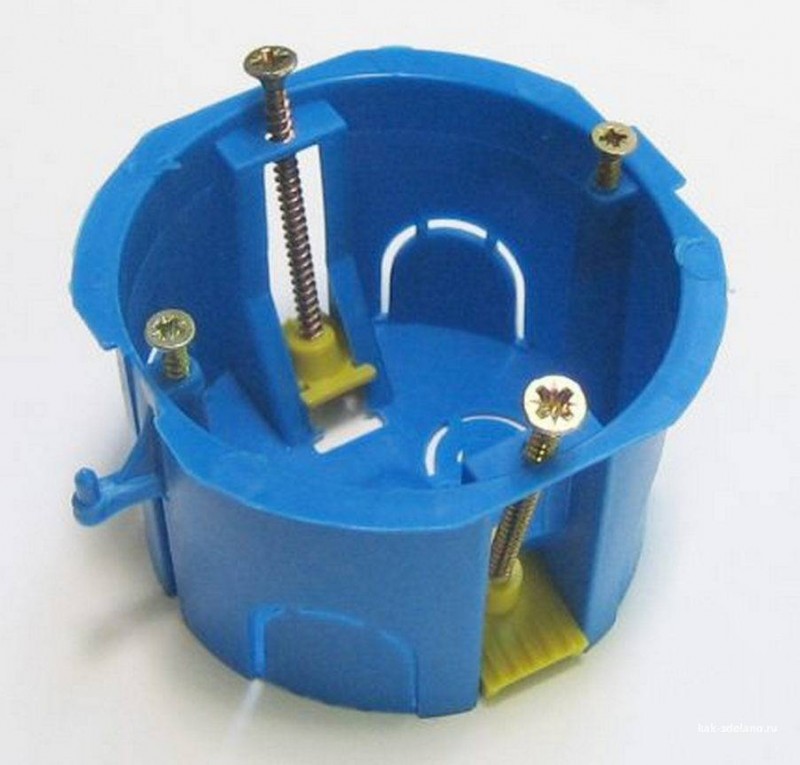

Yang paling umum adalah kotak soket berbentuk bulat. Sangat mudah bagi mereka untuk membuat lubang di dinding menggunakan berbagai alat.

Kacamata bundar dapat digunakan baik untuk memasang soket atau sakelar tunggal, dan dapat digabungkan menjadi beberapa kelompok dengan menghubungkan satu sama lain melalui simpul dok.

Kotak persegi, meskipun tidak sering digunakan, memiliki keunggulan tertentu. Volumenya jauh lebih besar, sehingga Anda dapat menyembunyikan banyak kabel di dalamnya.

Seringkali mereka digunakan untuk pemasangan elemen sistem "rumah pintar". Ada kotak soket tunggal dan kelompok berbentuk persegi, yang dirancang untuk pemasangan hingga lima soket.

Kotak oval juga dijual, yang, seperti kotak persegi, memiliki ruang internal yang besar. Mereka nyaman karena Anda dapat segera menghubungkan outlet ganda ke mereka. Semua produk yang dijelaskan di atas dipasang di dinding dan digunakan untuk kabel tersembunyi.

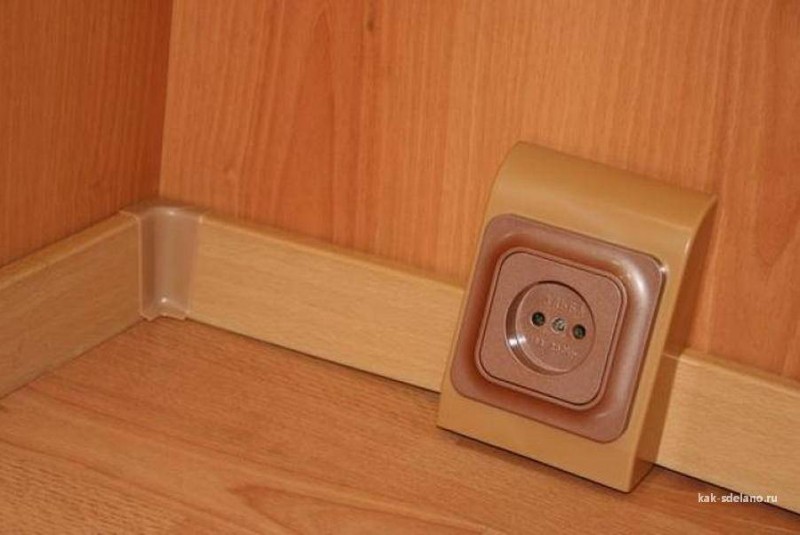

Ada jenis lain dari kotak pemasangan yang agak terpisah - lapisan plastik atau dengan kata lain multibox yang dirancang untuk pemasangan terbuka di alas tiang. Mereka dirancang untuk satu atau lebih outlet dan biasanya berbentuk persegi.

Kotak soket eksternal memiliki dua modifikasi - desain dengan pemasangan di tengah alas atau ke lantai. Karena multibox dipasang di atas alas, ciri khasnya adalah daya tarik estetika dan desain aslinya.

Ukuran kotak instalasi:

Parameter penting dari kotak soket adalah dimensinya, yang dipilih berdasarkan kondisi pemasangan tertentu. Ukuran diameter garpu adalah 60-70 mm, kedalaman - 25-80 mm.

Desain standar memiliki dimensi eksternal 45 x 68 mm, dengan mengingat bahwa kedalaman internal dalam hal ini adalah 40, dan diameternya adalah 65 mm.

Kacamata dengan dimensi yang diperbesar, yang kedalamannya sekitar 80 mm, disarankan untuk digunakan ketika tidak ada kotak sambungan di kabel listrik, dan kotak soket itu sendiri menjalankan fungsinya. Sedangkan untuk produk persegi, biasanya berukuran 70x70 atau 60x60 mm.

Bahan kotak persimpangan

Yang paling populer adalah kotak soket yang terbuat dari plastik yang tidak mudah terbakar. Mereka dapat dipasang di dinding beton dan struktur yang terbuat dari bahan komposit.

Ada juga kotak logam, yang dulu digunakan di mana-mana, tetapi sekarang hampir digantikan oleh produk plastik.

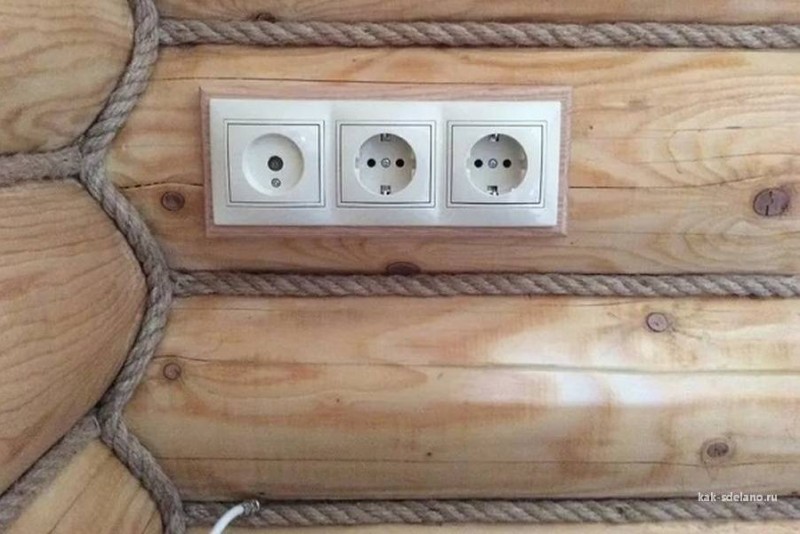

Soket logam biasanya dipasang saat memasang kabel listrik di rumah kayu. Mereka terbuat dari logam galvanis atau non-ferrous dan tidak dapat dilas, sehingga sambungan dengan pipa logam dibuat dengan menyolder.

Penting untuk diketahui sebelum mulai bekerja

Kondisi keamanan

Penting untuk melakukan semua pekerjaan memasang soket dan sakelar, meletakkan komunikasi listrik hanya setelah pemutusan total arus di jaringan. Matikan mesin atau kemacetan lalu lintas

Dan jangan hubungkan sampai pekerjaan instalasi selesai.

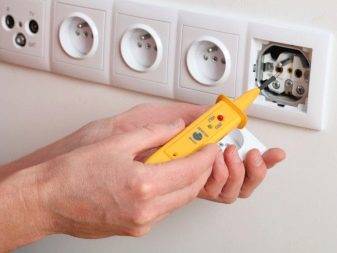

Ambil indikator dan pastikan stopkontak atau kabel yang akan Anda gunakan tidak diberi energi. Profesional menyarankan untuk menggunakan dua indikator sekaligus. Ini akan memastikan bahwa konsekuensi yang tidak diinginkan dapat dihindari.

Poin yang perlu dipertimbangkan

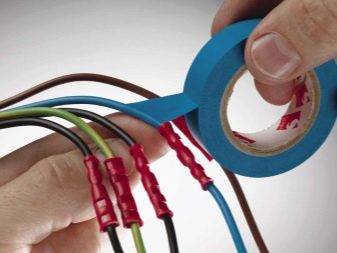

1. Anda harus memantau kondisi isolasi kawat, dan jangan menggunakan salinan yang rusak dalam pekerjaan Anda.
2. Dilarang keras memotong kabel hidup dengan pemotong kawat.
3. Di tempat-tempat di mana kabel telah diletakkan, tidak mungkin untuk memahat, mengebor, atau memotongnya.

Setiap sentuhan dengan obeng dengan nol dan kabel fase pasti akan memicu korsleting di jaringan.

Standar Pemasangan Soket:

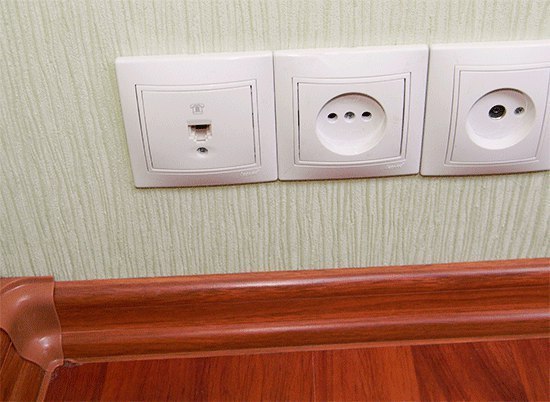

• tidak lebih rendah dari 20 cm dari lantai;
• untuk setiap 6-10 meter persegi. m.kamar perumahan dibuat satu outlet.

Aturan untuk memasang soket dan sakelar

Agar sistem yang terpasang dapat berfungsi untuk waktu yang lama, penting untuk memilih kabel dan kabel yang tepat untuk dihubungkan, dan meletakkannya dengan benar.

Untuk ini, Anda harus mempertimbangkan:

1. Kekuatan semua peralatan konsumsi energi masa depan di apartemen atau rumah. Semua perangkat hanya ditambahkan bersama-sama. Perlu diketahui dan berapa daya maksimum yang dialokasikan oleh jaringan.
2. Pilihan jenis kawat atau kabel tergantung pada metode peletakannya: terbuka atau internal. Penting untuk memutuskan paking mana yang cocok untuk lokasi instalasi listrik tertentu.
3. Saat memasang kabel, jangan meletakkan kabel dalam bundel.

Penandaan dinding beton

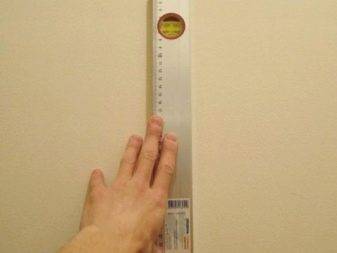

Untuk mengebor lubang dengan benar dan tanpa kesalahan, sebelum memasang soket ke dinding beton, perlu untuk menandai posisinya dengan jelas di dinding.

Di mana:

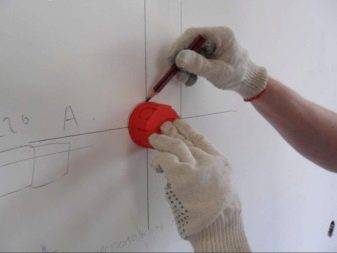

• Bagian tengah sumbu ditandai pada permukaan dinding, untuk meletakkan kabel dan menempatkan lubang. Untuk ini, pensil dan pita pengukur digunakan;
• Jika perlu memasang soket yang berdekatan atau blok perangkat, jarak tertentu harus diperhatikan antara elemen. Disarankan untuk memilih jarak rata-rata antara sumbu kotak soket 71 mm;
• Dua sumbu digambar di tengah: vertikal dan horizontal. Garis harus cukup panjang sehingga pemasangan kotak soket sedapat mungkin.

Menandai garis untuk meletakkan kabel.

Diagram pengkabelan untuk sakelar dan soket

Setelah menyelesaikan semua langkah persiapan, pada tahap terakhir pemasangan, Anda dapat memulai proses menghubungkan outlet listrik kami. Dalam artikel kami, kami akan mempertimbangkan berbagai opsi untuk menghubungkan dan menggabungkan koneksi soket dan sakelar.

Koneksi soket

Koneksi yang paling sederhana adalah pemasangan soket. Praktis tidak memerlukan pengetahuan khusus. Hal utama adalah mengikuti saran kami dan tidak menjadi pahlawan.

• Untuk menghubungkan outlet, kita harus menggunakan kabel tiga kawat. Di mana satu inti (kuning-hijau) dirancang untuk melakukan pembumian pelindung. Satu inti (biru) dirancang untuk menghubungkan kontak nol dan yang terakhir (warna apa saja) - untuk menghubungkan kontak fase.
• Untuk menghubungkan soket, kami memasang kabel fase dan netral ke terminal dayanya.Kami menghubungkan konduktor pelindung ke kontak yang sesuai, yang biasanya terletak secara terpisah atau dapat ditentukan secara visual.

Foto menunjukkan diagram koneksi soket

Menghubungkan beberapa outlet

Skema pemasangan soket dan sakelar sering kali melibatkan lokasi beberapa perangkat sekaligus di dekatnya. Dalam hal ini, untuk menghemat energi pada gating dan kabel, lebih mudah untuk menghubungkan satu sama lain.

Dalam hal ini, skema koneksi seperti itu harus diperhitungkan dalam perhitungan penampang kawat.

• Untuk melakukan koneksi bersama dua atau tiga outlet, kami menghubungkan outlet pertama dengan cara yang sama seperti yang dijelaskan dalam instruksi kami di atas.
• Setelah itu cukup kita buat jumper dari kontak power outlet kedua ke kontak power outlet pertama.
• Kami melakukan hal yang sama dengan kabel pelindung.
• Jika seharusnya menghubungkan outlet ketiga, keempat, dan seterusnya, maka kami melakukan operasi serupa dengan semua orang.

Beralih koneksi

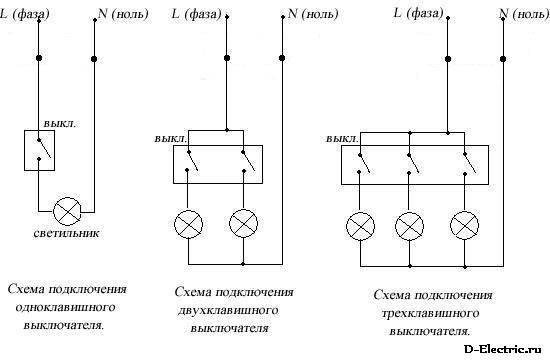

Opsi koneksi untuk berbagai sakelar

• Untuk membuat sambungan, kita perlu menentukan fase dan kabel netral di kotak persimpangan. Ini mudah dilakukan jika Anda mengikuti aturan PUE saat memasang kabel grup.
• Dari kabel netral di kotak persimpangan kami menghubungkan salah satu terminal lampu.
• Dari kabel fase di kotak persimpangan, kami menghubungkan input sakelar kami. Biasanya terletak di bagian atas. Jika itu adalah sakelar dua atau tiga kutub, maka itu adalah satu, dan di sisi yang berlawanan ada dua atau tiga sadapan, masing-masing.
• Kemudian kami menghubungkan kabel ke output sakelar dan melemparkannya ke lampu. Di sini kita menghubungkannya ke terminal kedua lampu.Jika kita memiliki sakelar dua atau tiga kutub, maka kita melakukan operasi yang sama untuk lampu lain. Jika kita memiliki satu lampu gantung yang ditenagai dari sakelar dua kutub, maka lampu itu harus memiliki tiga keluaran. Kami menghubungkan output dari sakelar ke kontak ketiga lampu gantung.

Menghubungkan stopkontak dan sakelar

Ada juga diagram pengkabelan untuk soket dan sakelar. Ini memungkinkan Anda untuk menempatkan dua perangkat instalasi ini berdampingan dengan koneksi sakelar dari stopkontak. Ini memungkinkan Anda untuk menyimpan kabel dan membongkar kotak persimpangan dari sejumlah besar koneksi.

Menghubungkan sakelar dari soket

• Untuk membuat koneksi seperti itu, pada tahap pertama, kami menghubungkan soket menggunakan prinsip yang dijelaskan di atas.
• Sekarang kita menghubungkan kabel timah ke kontak fase soket, ke input sakelar.
• Dan kami meletakkan kabel dari keluaran sakelar dan menghubungkannya ke salah satu keluaran lampu.
• Jika luminer yang menyalakan sakelar terletak di dekat lokasi pemasangan sakelar, maka Anda dapat menghubungkan nol dan keluaran pelindung dari soket langsung ke luminer. Jika cukup jauh, maka koneksi kabel netral dan pelindung dilakukan dari kotak persimpangan, seperti dalam kasus koneksi sakelar biasa.

Ketinggian lokasi optimal

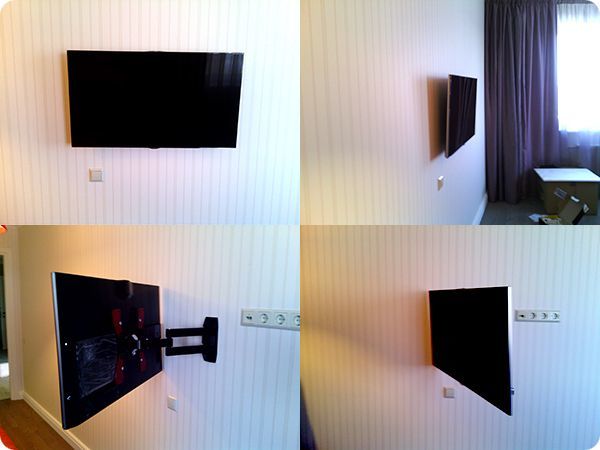

Jika Anda memutuskan untuk menempatkan TV di dinding, ketinggian pemasangan blok soket ditentukan secara otomatis - tersembunyi di balik panel TV. Solusinya berbeda dari opsi penempatan standar untuk titik daya konvensional. Metode pemasangan telesoket ini dirancang untuk menutupi saluran masuk, konektor, segmen kabel yang terlihat secara lengkap.

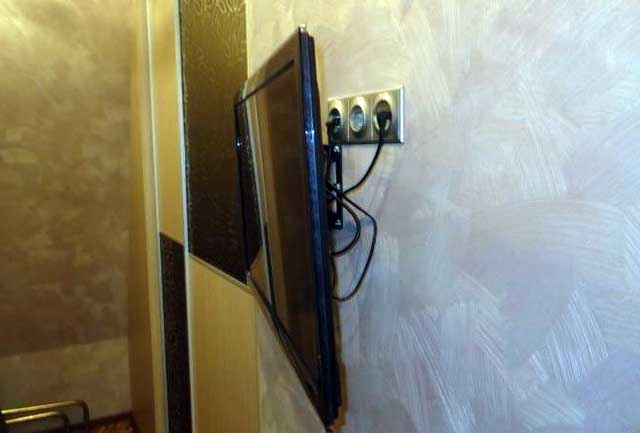

Kabel yang digantung di dinding dapat merusak desain interior paling canggih, selain itu, lokasinya yang terbuka berisiko patah (anak kecil akan memotongnya, anjing akan menggerogotinya, dll.).

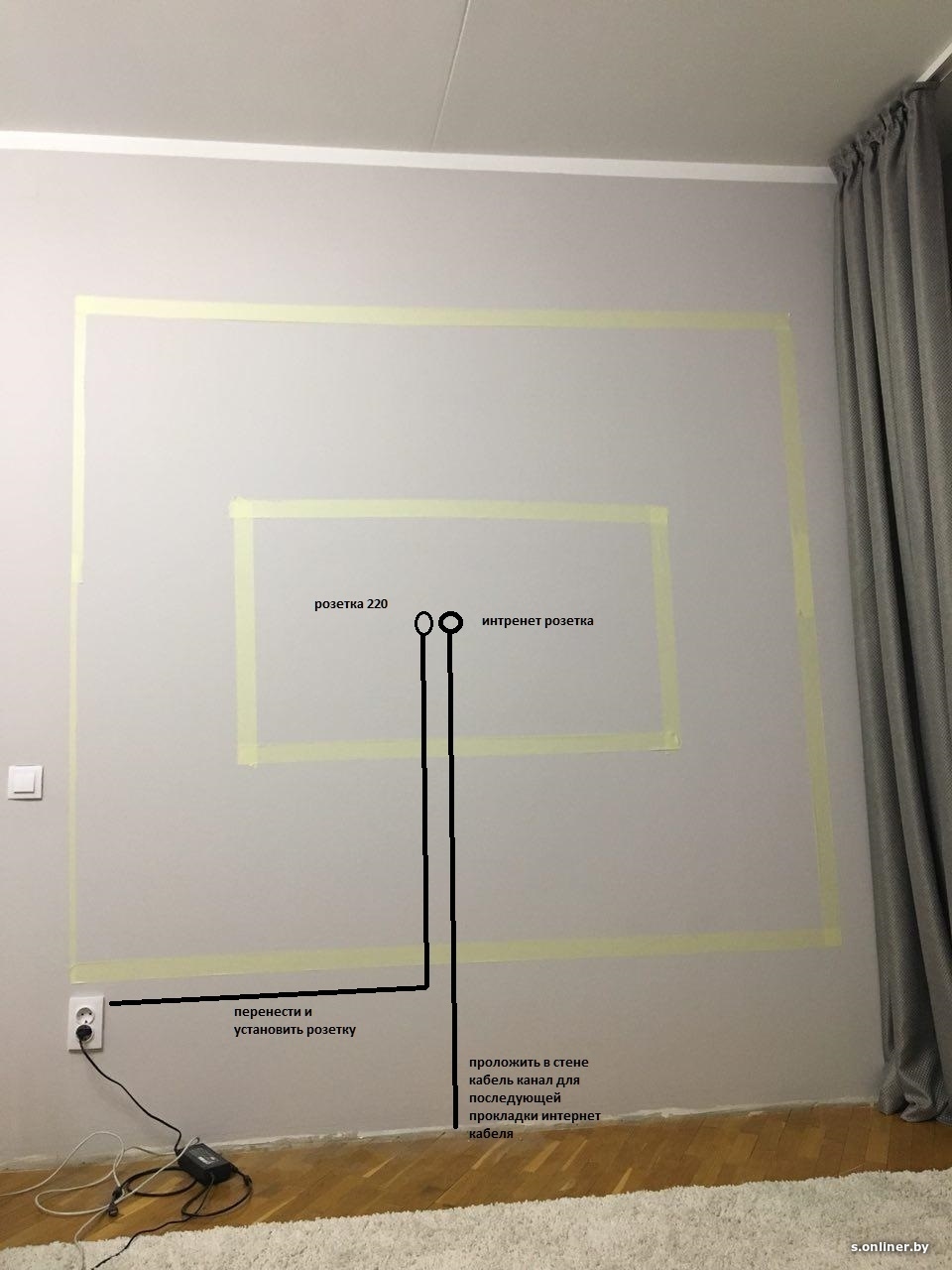

Opsi untuk pemasangan TV yang benar: ditekan ke dinding sebanyak mungkin, semua kabel disembunyikan di bawah lapisan, soket berada di ruang tersembunyi, tepat di belakang layar

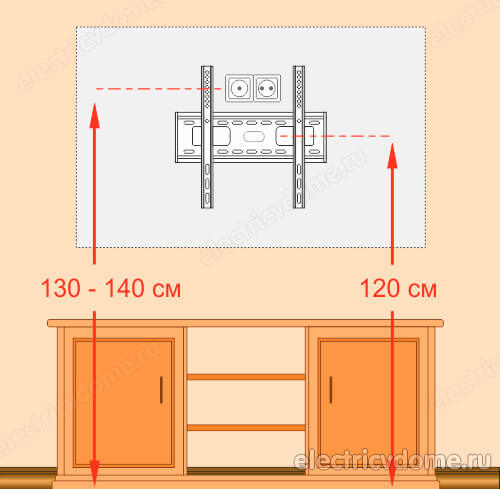

Ketinggian pemasangan stopkontak didasarkan pada ketinggian gantung TV, yang mungkin sedikit berbeda. Biasanya peralatan televisi dan video diletakkan setinggi mata orang yang duduk di kursi atau sofa. Jarak optimal dianggap 1,2-1,4 m (dari permukaan lantai ke pusat outlet). Sehubungan dengan TV - sedikit di bawah tepi atasnya.

Tapi ada juga pengecualian. Misalnya, perangkat video dapur paling sering dipasang sedikit lebih tinggi di ruang kosong, masing-masing, dan soket harus dipasang di atas ketinggian yang ditentukan.

Metode pemasangan

Langkah-langkah yang diperlukan untuk keberhasilan pemasangan kotak soket di dinding drywall sangat sederhana, tetapi jangan lupa bahwa Anda harus mengikuti prosedur yang ditentukan, jika tidak, pemasangan dapat menyebabkan hilangnya lembaran drywall, dan penggantiannya adalah prosedur yang mahal (secara finansial dan dalam kaitannya dengan waktu).

Tindakan pertama yang perlu diambil saat memasang produk apa pun (listrik - terutama) adalah menandai. Pertama-tama, ini diperlukan untuk membawa kabel atau komunikasi lain ke tempat ini, serta untuk kemudahan pemasangan dan perhitungan material.

Kami membutuhkan logika, pengetahuan tentang lokasi komunikasi, pensil, pita pengukur, dan level (untuk menghemat uang, Anda juga dapat menggunakan penggaris, yang utama adalah menangkap intinya).Perlu dicatat bahwa markup perlu diterapkan, dengan mempertimbangkan jenis soket atau sakelar apa (untuk berapa banyak konsumen).

Di SNiP, tidak ada batasan ketinggian outlet, tetapi ada batasan jaraknya dari pintu (setidaknya 20 cm), serta jarak dari meja (20 cm). Disarankan juga untuk tidak membuat soket terlalu rendah (minimal 20 cm dari lantai) karena risiko korsleting akibat kelembaban. Pada gilirannya, korsleting dapat menyebabkan kebakaran.

Selanjutnya, kami melanjutkan langsung ke pembuatan lubang teknologi. Drywall lunak, jadi Anda bisa menggunakan pisau cat biasa, tetapi yang terbaik adalah menggunakan bor dengan nosel bundar khusus. Ini harus dilakukan untuk menghindari chipping atau kerusakan yang tidak perlu pada lembaran.

Pengeboran dengan balerina harus dilakukan dengan sangat hati-hati, karena ada kemungkinan memecahkan lembaran drywall dengan tekanan kuat pada alat. Hal ini disebabkan karena kita menekan suatu titik tertentu dengan benda tajam dengan luas yang luas, yang dapat menyebabkan patah.

Cara lain adalah dengan mengebor. Itu terletak pada kenyataan bahwa (bukan nosel balerina khusus) bor konvensional digunakan. Bahan dibor di sepanjang kontur yang ditunjukkan pada paragraf sebelumnya, kemudian harus diampelas agar lubangnya rata sempurna dan berkualitas tinggi. Saat konektor sudah siap, kami membuang kabel ke dalamnya. Perlu mengebor dengan hati-hati, dengan kecepatan minimum.

Sekarang kita lanjutkan langsung ke pemasangan soket itu sendiri. Kami membawa kabel ke dalam lubang soket, yang disediakan khusus oleh desain di bagian belakang produk, setelah melepas colokan.Setelah pabrik kawat, kami memulai pemasangan kotak soket. Untuk melakukan ini, kami menekan kotak dengan erat, mengencangkan sekrup searah jarum jam (masing-masing merata) hingga terpasang sepenuhnya, tetapi jangan menjepit, karena ini juga dapat merusak lembaran dan membentuk chip atau retak.

Untuk fiksasi yang lebih baik, Anda dapat memasukkan dua sekrup self-tapping tambahan ke lubang khusus. Sudah tidak ada cakar, jadi Anda perlu menggunakan sekrup drywall biasa (pitch ulir lebar).

Jika Anda tidak akan langsung melanjutkan ke langkah berikutnya, sebaiknya rekatkan ujung kabel atau tutup khusus untuk melindungi kabel dari korosi, yang dapat berdampak negatif pada kualitas kabel.

Ini menyelesaikan pemasangan kotak soket di GKL. Langkah selanjutnya adalah memasang soket, sakelar. Prinsipnya tidak berbeda dengan cara perangkat listrik dipasang di kotak soket konvensional. Satu-satunya kondisi khusus adalah Anda tidak boleh memalu soket dengan palu, karena Anda dapat memecahkan lembaran, dan ini akan menyebabkan penggantian dan pemasangan soket baru.

Setiap orang dapat memasang kotak ganda atau soket untuk 3 pos dengan benar jika Anda mengikuti saran kami. Anda hanya perlu memasukkannya dengan benar dan mengamankannya.

Ketinggian lokasi optimal

Jika Anda memutuskan untuk menempatkan TV di dinding, ketinggian pemasangan blok soket ditentukan secara otomatis - tersembunyi di balik panel TV. Metode pemasangan ini memungkinkan Anda untuk sepenuhnya menutupi saluran masuk, konektor, segmen kabel yang terlihat.

Kabel yang digantung di dinding dapat merusak desain interior paling canggih, selain itu, lokasinya yang terbuka berisiko patah (anak kecil akan memotongnya, anjing akan menggerogotinya, dll.).

Ketinggian pemasangan stopkontak didasarkan pada ketinggian gantung TV, yang mungkin sedikit berbeda. Biasanya peralatan televisi dan video diletakkan setinggi mata orang yang duduk di kursi atau sofa. Jarak optimal dianggap 1,2-1,4 m (dari permukaan lantai ke pusat outlet). Sehubungan dengan TV - sedikit di bawah tepi atasnya.

Tapi ada juga pengecualian. Misalnya, perangkat video dapur paling sering dipasang sedikit lebih tinggi di ruang kosong, masing-masing, dan soket harus dipasang di atas ketinggian yang ditentukan.

Galeri Gambar
Foto dari

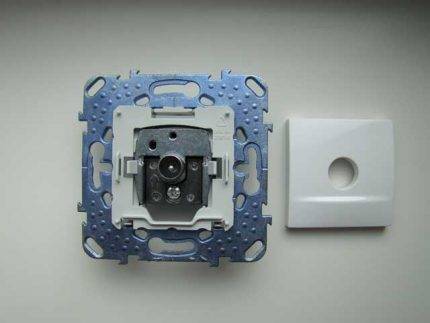

Untuk membuat sambungan, cukup dengan memisahkan panel depan dari mekanisme dengan mengambil ujungnya dengan obeng

Untuk menghubungkan konduktor, mekanisme soket dilengkapi dengan terminal pegas penjepit otomatis, dan untuk pemasangan yang pas dari layar kabel TV, dilengkapi dengan pelat

Dalam keadaan terhubung, mekanisme outlet TV yang ditunjukkan menunjukkan foto. Langkah-langkah koneksi untuk semua outlet TV serupa, satu-satunya perbedaan adalah skema koneksi ke terminal

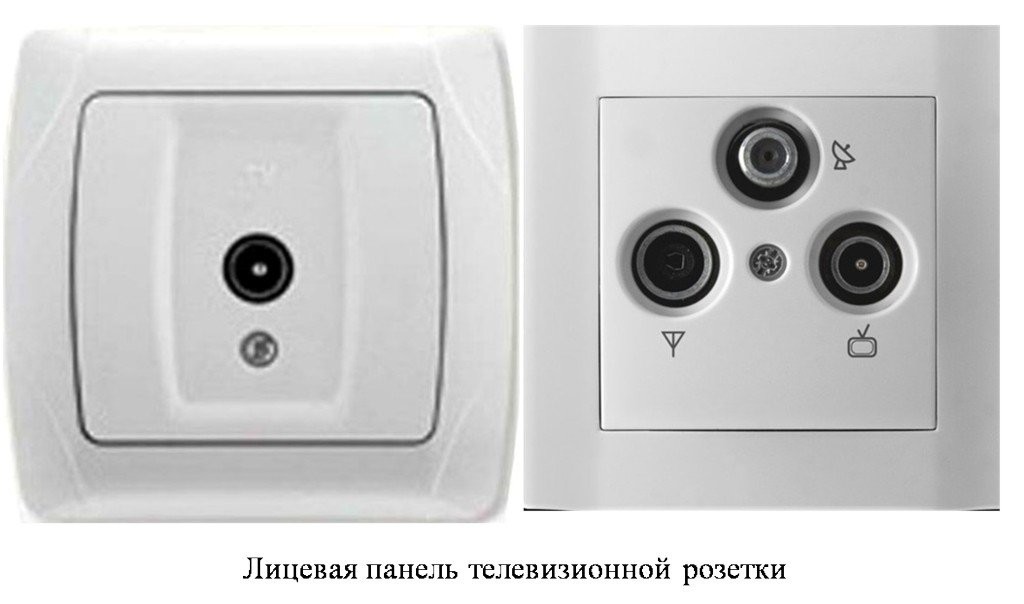

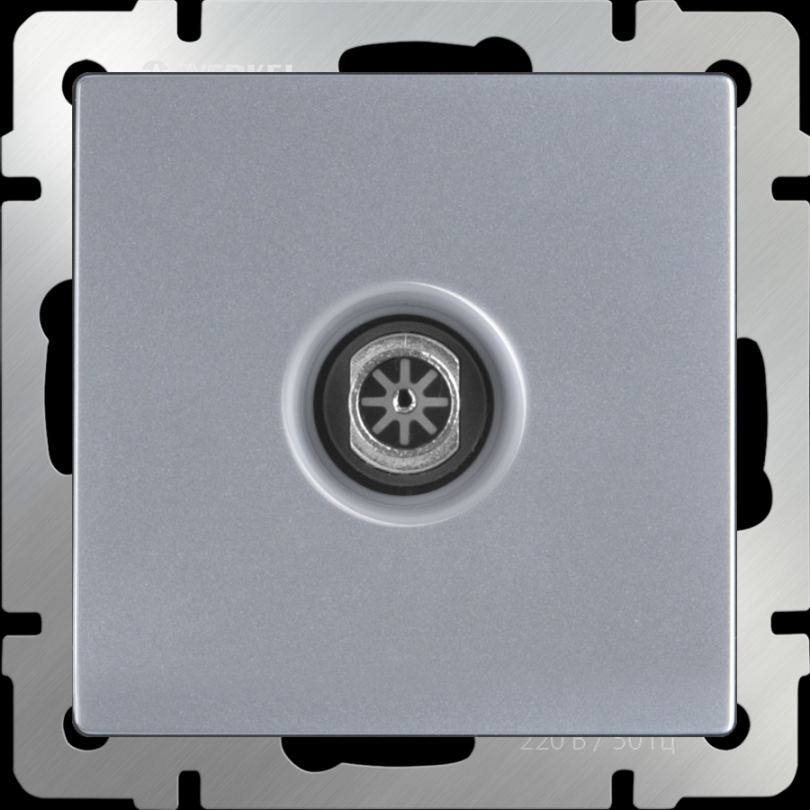

Outlet TV Legrand

Cara termudah untuk menghubungkan titik TV

Prosedur koneksi

Prinsip menghubungkan outlet televisi

Soket mana yang harus dipilih untuk TV

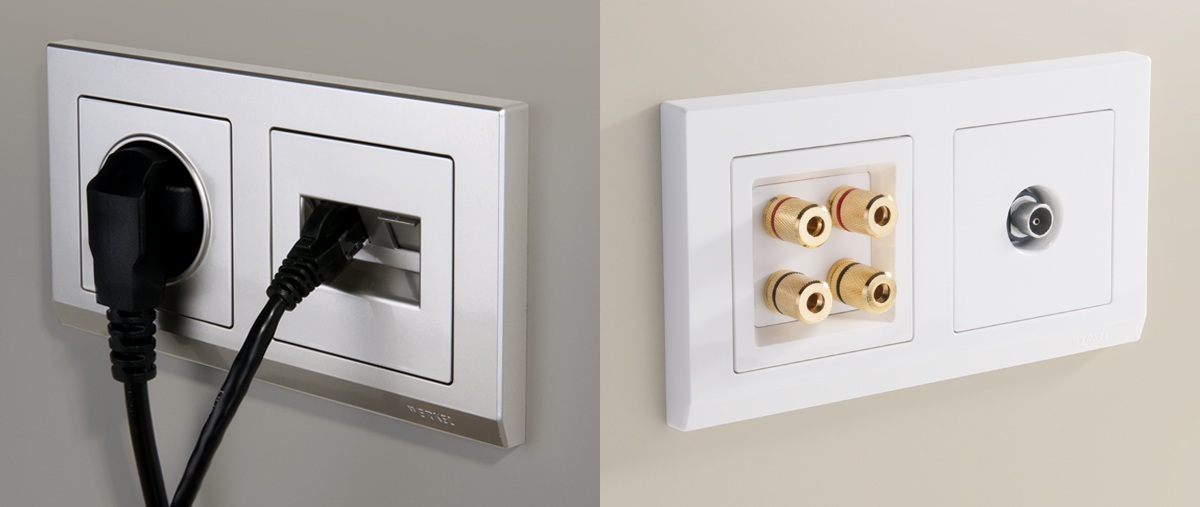

Soket untuk TV dibagi sesuai dengan tujuannya: daya, untuk Internet, multimedia, dll.

Selain itu, mereka berbeda dalam desain:

• loop-through - dengan 1 input dan 2 output (untuk menghubungkan perangkat berikutnya);
• terminal;
• tunggal (sederhana).

Soket juga dipilih sesuai dengan metode pemasangan - untuk pemasangan tersembunyi atau di luar ruangan.Dalam versi terakhir, kabel biasanya diletakkan di saluran kabel.

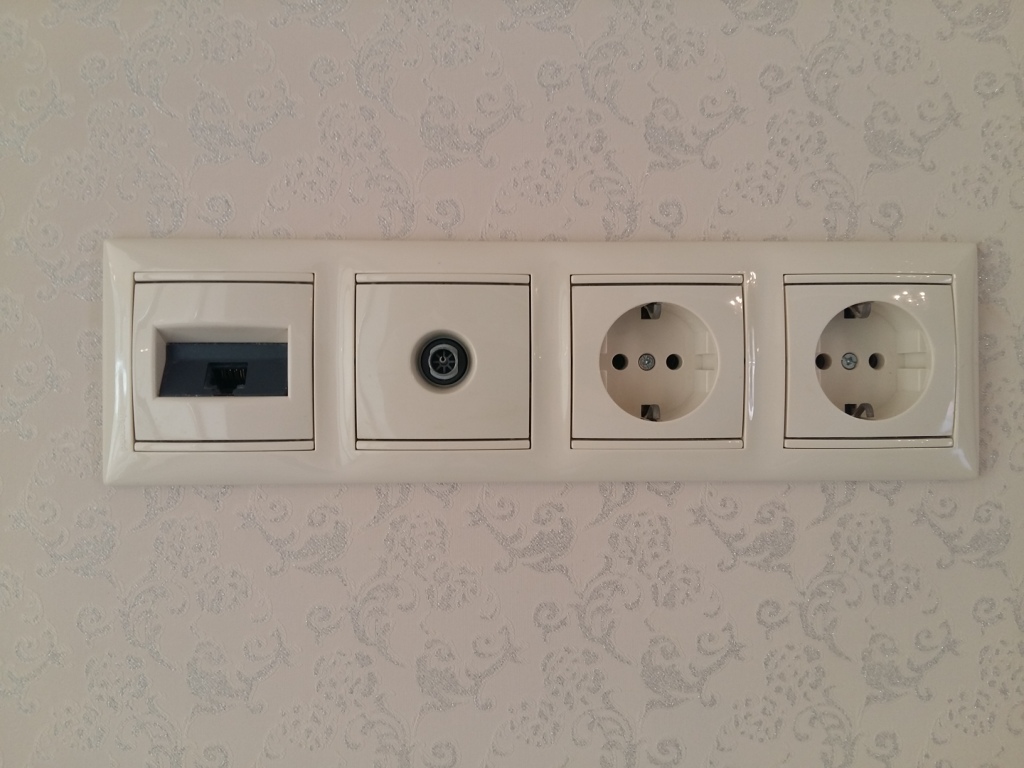

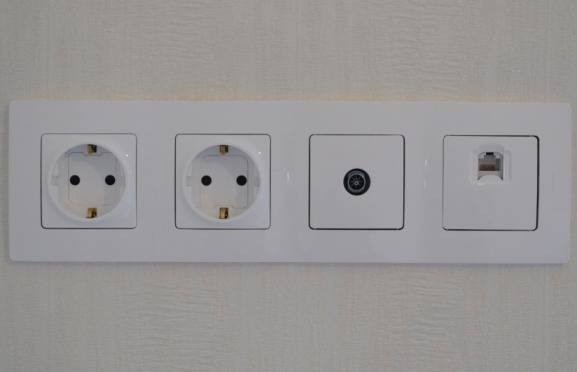

Dijual ada soket dari tipe gabungan:

• tv-rj45 - televisi dan Internet;
• TV-RD - TV dan radio;
• tv-sat - televisi terestrial dan satelit;
• tv-rd-sat - TV, radio dan satelit.

Dengan node outlet seperti itu, blok mixer sering dipasang. Ini menggabungkan sinyal dari kabel yang berbeda.

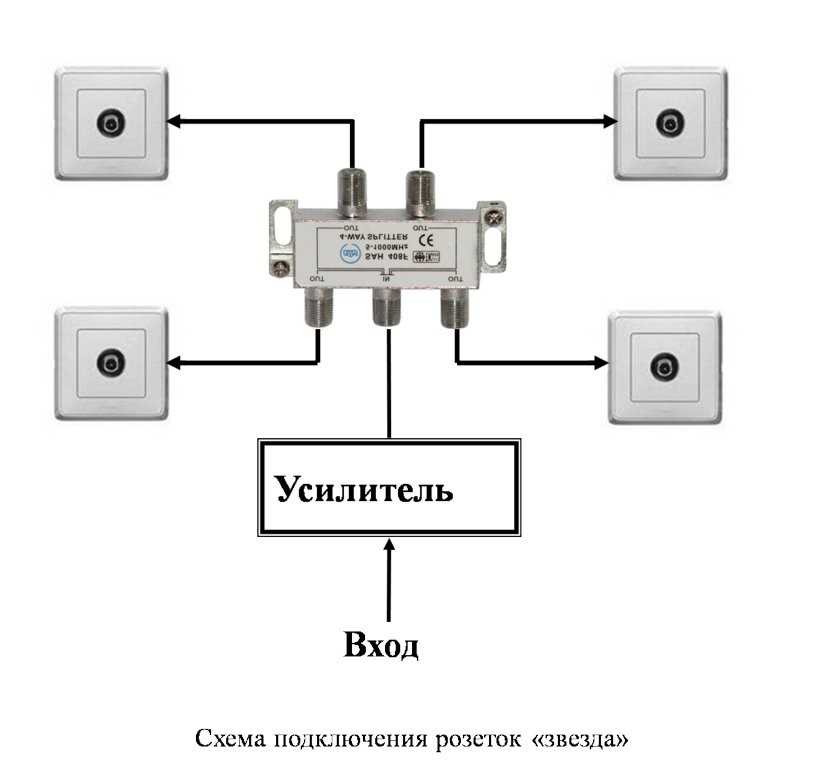

TV terestrial dan satelit terhubung melalui kabel terpisah. Anda dapat menghubungkan soket satu sama lain dengan loop - sesuai dengan skema pass-through, sesuai dengan skema "bintang", atau menggunakan node tunggal. Soket dapat disesuaikan dengan warna, bahan dan desain bersama dengan konektor daya.

Kabel mana yang harus dipilih untuk dapur

Selanjutnya, Anda perlu menghitung penampang kabel suplai umum panel listrik dan kabel keluar ke setiap pantograf. Ikuti aturan di sini:

dengan beban perangkat hingga 3,5 kW - kabel tembaga VVGng-Ls 3*2.5mm2

dengan beban perangkat hingga 5,5 kW - kabel tembaga VVGng-Ls 3 * 4mm2

dengan beban total semua perangkat hingga 10 kW - kabel tembaga VVGng-Ls 3*6mm2

dengan beban total semua perangkat hingga 15 kW - kabel tembaga VVGng-Ls 3*10mm2

Mengapa merek VVGnG-Ls harus, dirinci dalam artikel di bawah ini:

Bahkan jika Anda memiliki rumah dengan sistem pentanahan lama (tanpa konduktor pelindung ketiga), tetap lakukan pengkabelan dengan kabel 3-kawat. Ini akan menyelamatkan Anda dari biaya tambahan untuk rekonstruksi dan penggantian kabel di masa mendatang.

Dalam kasus ekstrim, kabel ketiga akan dicadangkan untuk nol atau fase, jika terjadi kemungkinan putus atau kerusakan lainnya.

Petunjuk untuk memasang soket TV

Mulailah dengan memasang kabel. Ini akan membutuhkan sejumlah perangkat:

• Dengan sinyal yang lemah, perlu untuk memperkuat tele-impuls, yang akan memperkuat sinyal dan meningkatkan gambar;
• Juga, pemisah kabel TV, karena sinyal akan diberikan bersama, dan baru kemudian akan dibagi di antara semua pemirsa;
• Penambah sinyal tele, akan mengumpulkan sinyal dari frekuensi yang berbeda dan mengirimkan impuls menggunakan konduktor ke TV Anda;
• Selanjutnya, colokan antena diperlukan untuk mengamankan kabel televisi dengan menyolder, yang akan menciptakan koneksi yang andal.

Langkah selanjutnya adalah instalasi. Pertama-tama, Anda harus memutuskan jenis pengencang, yang dibagi menurut jenis pemasangan soket:

• tumpang tindih
• instalasi tertutup
• pos pemeriksaan

Selanjutnya, Anda memerlukan alat kerja untuk instalasi:

• soket TV itu sendiri;
• perforator;
• obeng dari berbagai jenis;
• pengencang;
• penari telanjang isolasi.

Prosedur pemasangan perangkat:

• Menurut dimensi perangkat, lubang dibuat di dinding.
• Instalasi langsung dan fiksasi perangkat.
• Melepaskan isolasi kawat, kami mengontrol prosesnya, terutama kami mencegah kerusakan pada inti, jika tidak, kabel dapat bengkok dan putus.
• Kami memperbaiki semuanya dengan sekrup.
• Kami memperbaiki penutup luar.

Jika semua operasi dilakukan dengan benar dan hati-hati, maka perangkat benar-benar siap digunakan.

Cara menyambungkan kabel TV ke stopkontak

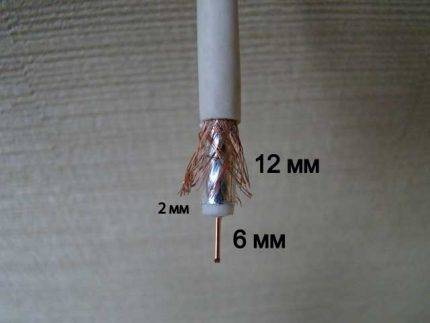

Hati-hati, berhati-hatilah agar tidak merusak jalinan dan konduktor tengah, lepaskan ujung kabel. Untuk melakukan ini, buat dua potongan melingkar dengan pisau: yang pertama (kecil) - pada jarak 2 cm dari tepi insulasi luar dan yang kedua, memotong insulasi antara inti tengah dan kepang, - 6- 8 mm dari tepi

Hapus bagian yang dipotong dari cangkang.

Colokkan ujung kabel yang dilucuti ke blok terminal di bagian belakang kasing. Kencangkan mekanisme sekrup dengan obeng (periksa kontaknya). Masukkan perangkat ke dalam soket dan kencangkan dengan sekrup yang menyesuaikan klem samping. Sekrup pada bingkai dekoratif.

Produk modern, ketika terhubung, tidak memerlukan persiapan khusus dari kabel, cukup memasukkan inti yang dibersihkan ke dudukan penjepit, di mana ia secara otomatis ditekan ke terminal kontak, dan penghenti berbentuk baji menembus di bawah insulasi dan menutup kontrak.

Perbedaan kabel antena

Untuk koneksi berkualitas tinggi, selain soket yang dipilih dengan benar, Anda memerlukan kabel koaksial antena, yang memiliki struktur khusus. Tidak seperti kabel listrik 2 atau 3 kawat, kabel ini memiliki satu inti untuk mentransmisikan sinyal televisi dan layar pelindung yang berfungsi sebagai penghalang medan elektromagnetik di sekitarnya.

Secara eksternal, kabel televisi adalah kabel elastis tebal dengan penampang bulat, biasanya dengan insulasi PVC berwarna hitam atau putih. Untuk pemasangan di dinding, warna insulasi luar tidak masalah.

Struktur kabel antena koaksial: konduktor tembaga untuk mentransmisikan sinyal TV, insulasi dielektrik, layar logam pelindung dari jenis jalinan, selubung plastik luar

Lapisan isolasi tipis yang berdekatan dengan inti pusat memutus sambungan galvanik dengan jalinan pelindung. Layar, pada gilirannya, melindungi terhadap interferensi elektromagnetik dan mencegah emisi sinyal frekuensi tinggi yang sensitif, selain itu, merupakan konduktor tambahan.Jika salah satu komponen gagal, transmisi sinyal video akan terputus.

Berikut adalah beberapa jenis kabel yang cocok untuk diletakkan di bawah plester atau bahan finishing lainnya:

• SAT 50 (SAT 703);
• RG-6 (dan untuk penggunaan di luar ruangan);
• RG-11 (KOMUNIKASI F1160BVM).

Saat membeli, pastikan untuk memeriksa kekuatan selubung, dan selama pengemasan dan selama transportasi, cobalah untuk tidak menekuk kabel agar tidak melanggar integritas inti tembaga dan kepang layar.

Opsi 2 - Soket yang dapat ditarik

Soket tersembunyi yang dapat ditarik memberikan kesempatan untuk menyembunyikan akses listrik dengan aman dari anak-anak, hewan peliharaan dan dengan demikian tidak merusak interior yang sempurna. Selain itu, perangkat yang terpasang di meja atau badan furnitur menghemat ruang dan memungkinkan untuk menghubungkan sejumlah besar perangkat.

Anda dapat menginstal sendiri model jenis ini:

• Biasakan diri Anda dengan instruksi yang dilampirkan pada set bawaan;
• Garis besar dimensi lubang di lokasi pemasangan struktur tersembunyi;
• Potong lubang dengan hati-hati;
• Perbaiki soket dengan pengencang khusus, yang harus disertakan dalam kit;
• Cabut kabelnya dan colokkan ke sumber listrik terdekat.
• Periksa fungsionalitas.

Aturan untuk memilih perangkat untuk catu daya

Pertama-tama, Anda perlu mencari tahu apa dan di mana furnitur akan ditempatkan, serta peralatan listrik rumah tangga di dalam ruangan, untuk kejelasan, optimal untuk menggambar diagram rencana dalam proporsi yang benar, di mana untuk menunjuk semua bagian furnitur dan peralatan listrik yang harus terhubung ke jaringan listrik.

Kemudian daftar semua soket (listrik, televisi, telepon dan komputer), disarankan untuk membuat margin kecil.Lebih baik memasang soket untuk perangkat yang tidak mengubah lokasinya (TV, unit sistem, dll.) sehingga mereka memiliki akses yang konstan, tetapi pada saat yang sama, lebih baik jika mereka disembunyikan di balik teknik ini.

Soket untuk penggunaan tidak permanen, dipasang di area terbuka dari struktur dinding, harus ditempatkan secara optimal pada ketinggian tunggal - tiga puluh sentimeter dari permukaan lantai, jumlahnya harus dipilih sehingga penyedot debu rumah tangga dapat menjangkau ruangan mana pun.

Soket yang terletak di atas meja komputer, laci, meja samping tempat tidur, dll., harus dipasang secara optimal pada ketinggian 10-18 cm dari permukaan furnitur. Untuk memilih ketinggian pemasangan sakelar dengan benar, pertama-tama Anda perlu menentukan ke arah mana daun pintu akan dibuka di ruangan ini dan memasang sakelar dari tepi kusen pintu tempat pegangan berada. Pada ketinggian sekitar 75-95 cm dari lantai, tergantung pada seberapa tinggi Anda, yaitu, jarak ini ditentukan dalam praktik.

Posisi sakelar sangat terkait dengan jenis ruangan, jadi, misalnya, di koridor sempit atau di tangga, mereka biasanya dipasang di awal dan akhir, di kamar tidur atau ruang tamu, itu optimal untuk memasang sakelar di dekat pintu masuk ruangan, serta di tempat tidur untuk mengontrol pencahayaan berbaring.

Pilih ketinggian sakelar sesuai dengan aturan yang sama, dengan mempertimbangkan dari posisi apa sakelar itu akan lebih sering digunakan, dengan kata lain, jika berada di pintu keluar ruangan, maka kita ambil ketinggian 75-95 cm, mengingat tinggi badan Anda, dan jika di dekat tempat tidur, maka sakelar diperlukan diposisikan sedemikian tinggi sehingga dapat dengan mudah dijangkau dengan tangan terentang.

Di area di mana Anda belum tahu bagaimana furnitur atau perangkat listrik akan diatur, kami merekomendasikan pemasangan soket pada ketinggian tiga puluh sentimeter, dan sakelar sembilan puluh sentimeter dari permukaan lantai, paling sering ini adalah pilihan terbaik untuk ketinggian sakelar dan soket.

Dengan mempraktikkan rekomendasi sederhana ini, akal sehat dan tidak melupakan keselamatan dasar, Anda dapat menemukan lokasi dan ketinggian soket dan sakelar terbaik di apartemen Anda. Jangan lupa aturan sederhana - lebih baik menghitung dan menentukan semuanya terlebih dahulu daripada mengulanginya lagi.

Memasang lubang dengan dimensi soket

Sebelum memasang soket di dinding beton, dimensi lubang yang disiapkan untuk perangkat diperiksa untuk melihat apakah cocok. Diameter lubang awalnya dibuat lebih besar dari diameter soket, yang menghilangkan masalah dengan lebar. Semua upaya paling sering diarahkan untuk menyesuaikan kedalaman yang diperlukan.

Untuk ini:

• Kedalaman lubang dibawa ke nilai sedemikian rupa sehingga kotak soket dikubur di ceruk sebesar 5 milimeter;
• Margin kedalaman seperti itu diperlukan untuk meletakkan bahan di dalam lubang, untuk memperbaiki bagian - alabaster atau mortar semen. Selain itu, beberapa ruang akan ditempati oleh tikungan di kawat yang sesuai dengan outlet;

Memasang soket.

Pemasangan soket di drywall

Untuk bekerja dengan drywall, Anda memerlukan jenis kotak pemasangan khusus dengan kaki khusus yang memungkinkannya ditekan ke lembaran sesuai dengan prinsip wakil atau penjepit. Untuk pemasangan, Anda perlu mengebor lubang. Ini dapat dilakukan dengan bor inti khusus untuk drywall. Anda dapat memotong lingkaran dengan pisau pemasangan. Karena kabel tersembunyi di balik drywall, pengejaran tidak diperlukan.Kabel yang diletakkan harus ditarik keluar ke lubang yang dihasilkan dan dibawa ke jendela soket yang rusak. Kotak pemasangan harus dimasukkan ke dinding dan kencangkan sekrup dengan menarik kembali tab penjepit.

Kencangkan soket di drywall

Cara memasang stopkontak TV sederhana

Sebelum memasang stopkontak, perlu untuk menjalankan kabel (untuk satu stopkontak sederhana, satu-satunya kabel yang mengarah dari switchgear). Itu ditutupi baik secara tertutup - di bawah plester (drywall, panel dekoratif), atau secara terbuka - di sepanjang permukaan dinding, di saluran kabel. Opsi kedua membutuhkan soket eksternal (overhead).

Untuk sampel, kami mengambil produk berkualitas dari pabrikan Prancis.

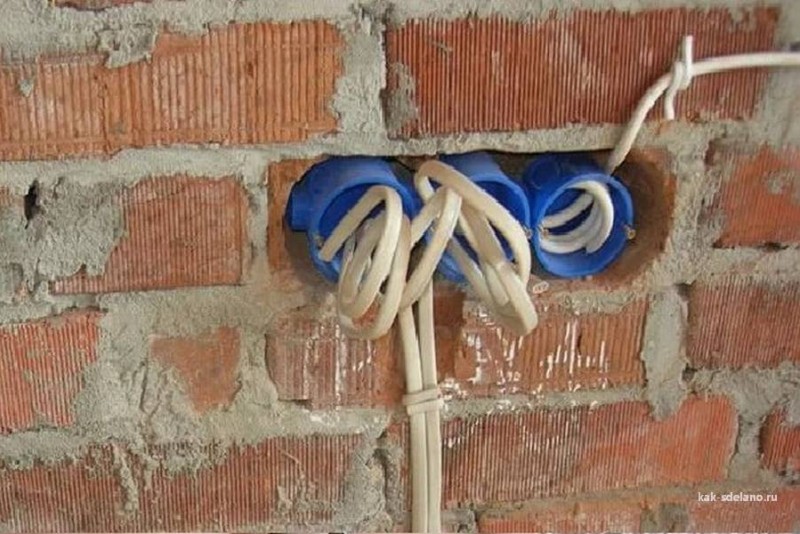

Sebelum memasang bor dengan nosel bundar, perlu untuk membuat lubang dan memasukkan kotak plastik (kotak soket). Kabel dengan panjang sekitar 15 cm harus keluar dari lubang.

Selanjutnya, kami membongkar tubuh produk menjadi beberapa bagian.

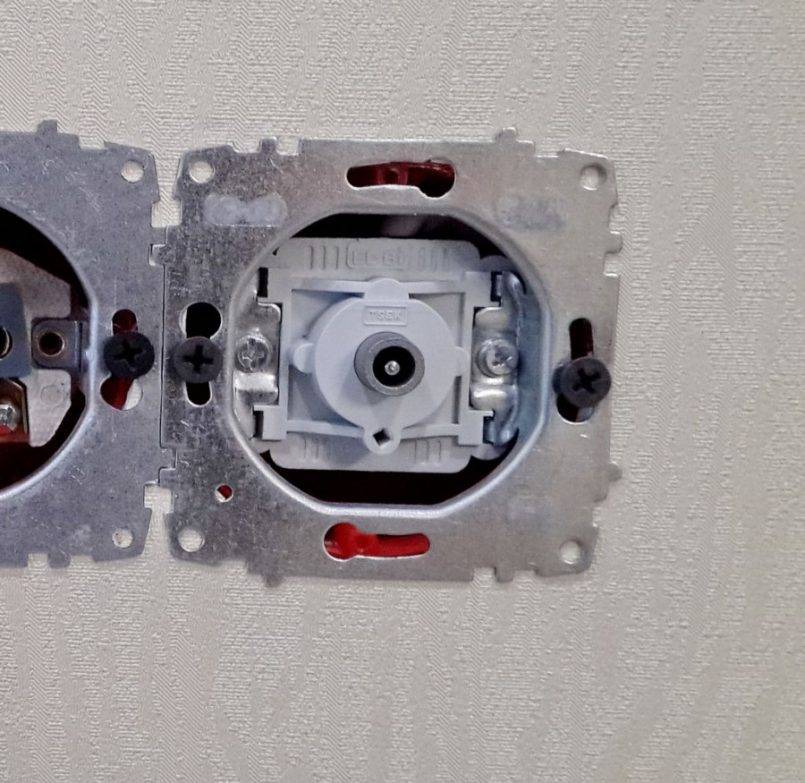

Kami memasukkan kabel ke arah panah dan memperbaikinya dengan penjepit khusus dengan mengencangkan sekrup.

Pemeriksaan oleh penguji akan mengecualikan terjadinya korsleting karena kontak jalinan yang tidak disengaja dengan konduktor.

Hasil perakitan dan pemasangan tidak ada kabel yang menonjol dan konektor yang tidak terlindungi.

Memasang modul pass-through akan sedikit berbeda.

Jenis soket TV

Soket modern untuk antena memiliki filter untuk meredam kebisingan. Jumlah interferensi dari ini berkurang, dan kualitas penerimaan ditingkatkan.

• Untuk menerima siaran satelit, diperlukan model bertanda SAT.
• Untuk penerimaan radio menandai FM.
• Untuk TV penandaan sinyal analog, kabel dan digital.

Ada tunggal dan terintegrasi ke dalam blok, terminal dan melalui perangkat. Tergantung pada metode pemasangannya, mereka dibuat dalam dua versi - permukaan dan tersembunyi.Dalam yang terakhir, kotak pemasangan yang sesuai disediakan.

Jenis soket televisi

TV tunggal

Model tunggal untuk satu konektor adalah perangkat instalasi listrik umum untuk menghubungkan TV ke antena. Itu tidak dilengkapi dengan perangkat yang cocok, itulah sebabnya ia tunduk pada efek pantulan sinyal kembali ke kabel, yang mempengaruhi kualitas gambar.

pos pemeriksaan

Outlet pass-through sebenarnya adalah splitter. Sinyal, masuk ke dalamnya, tidak hanya masuk ke soket, tetapi juga diarahkan lebih jauh, ke outlet berikutnya atau ke terminal dalam rantai.

Apa perbedaan antara model terminal dan sederhana?

Semua jenis dicirikan oleh spesifikasi redaman sinyal yang berbeda. Soket terminal berbeda dari soket tunggal yang sederhana dengan sejumlah besar redaman.
