Cara merakit generator angin dengan tangan Anda sendiri dari mesin cuci

Perakitan dan pengujian generator

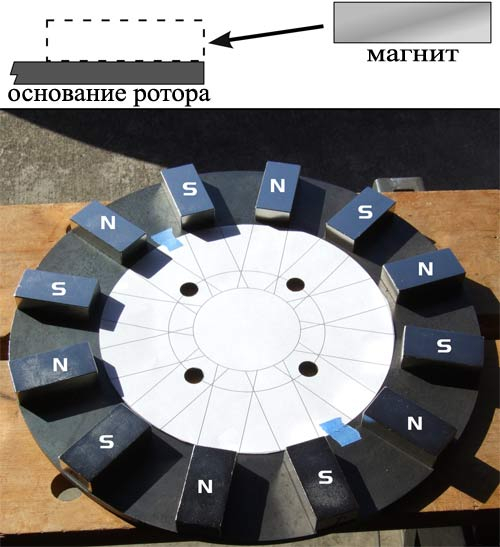

1. Kami mulai membuat rotor magnet mesin untuk mengubahnya menjadi generator. Kami merekatkan cetakan timah kami untuk magnet di seluruh mesin.
2. Generator buatan sendiri membutuhkan magnet, jadi kami, sesuai dengan risiko yang disebutkan sebelumnya, menempatkan magnet dalam dua baris pada lem super.

1. Isi ruang di antara magnet dengan hati-hati dengan pengelasan dingin yang diuleni dengan hati-hati. Ini memiliki konsistensi plastisin, jadi seharusnya tidak ada masalah.
2. Dengan tangan kami sendiri, kami menggiling generator yang terbuat dari mesin mesin cuci dengan amplas. Untuk mempercepat prosesnya, Anda dapat menjepit tubuh di mesin bor, tetapi Anda dapat melakukan semuanya sendiri tanpa alat, itu akan memakan waktu sedikit lebih lama.

• penyearah;
• pengontrol muatan surya;
• multimeter;
• baterai sepeda motor;
• pembangkit itu sendiri.

Anda juga perlu memikirkan bagaimana Anda akan menghidupkan generator. Jari bukanlah pilihan, Anda tidak akan bisa memberikan putaran yang cukup. Cara terbaik adalah menggunakan obeng atau bor listrik untuk tujuan ini. Kami menemukan dua kabel belitan yang berfungsi pada generator kami, dan memotong sisanya. Kami menghubungkan kabel-kabel ini melalui penyearah ke pengontrol muatan, dan pada gilirannya kami menghubungkannya ke baterai. Kami melemparkan buaya multimeter ke terminal baterai - itu saja dan generator siap untuk diuji.

Kami mengisi bor listrik ke dalam chuck (Anda dapat menggunakan obeng), katrol generator dan memutarnya hingga 800-1000 putaran. Pada output, kami mendapatkan 270 volt dengan magnet yang menempel sedang - bukan hasil yang buruk.

Prospek untuk menggunakan generator seperti itu

Banyak yang bertanya-tanya, ya, kami membuat genset seperti itu, dan apa, bagaimana menggunakannya di rumah tangga sehingga membawa manfaat? Secara pribadi, kami membuat generator ini dengan memperhatikan produksi independen pembangkit listrik bensin dari gergaji mesin Soviet Druzhba yang sudah usang, tetapi berfungsi.
Menurut perhitungan kami, desainnya seharusnya murah, yang tidak dapat dikatakan tentang pompa bensin pabrik.

Alhasil, kami berhasil mewujudkan ide kami. Kami menghubungkan mesin gergaji ke generator kami melalui sabuk penggerak, mengamankan semua yang ada di bingkai dari gergaji yang sama. Saya bahkan tidak perlu mengelas bingkai secara terpisah. Pembangkit listrik kami telah bekerja dengan baik untuk tahun kedua, memasok semua konsumen energi di rumah pedesaan. Ada daya yang cukup untuk menerangi dua kamar, untuk memastikan pengoperasian komputer dan TV.

Ada opsi lain untuk menggunakan generator buatan sendiri. Artikel tersebut dengan fasih menjelaskan proses pembuatan instalasi yang, menggunakan tenaga angin alami, dapat memasok energi ke rumah pedesaan atau garasi yang sama. Beberapa menyarankan menggunakan generator ini untuk menyalakan lift ski. Secara umum, hubungkan imajinasi Anda, dan Anda juga akan menemukan beberapa cara.

Sebagai kesimpulan, kami mencatat bahwa pembuatan generator buatan sendiri penuh dengan kesulitan tertentu. Kesulitan utama terletak pada menempelkan magnet saat membuat rotor. Tetapi Anda dapat melakukannya dengan cara yang sederhana - pesanlah rotor magnet yang sudah jadi. Dalam hal ini, generator akan dikenakan biaya 200 rubel lebih banyak, tetapi Anda akan menghemat banyak waktu.

Masalah energi listrik, yang biasanya muncul secara tidak terduga, memaksa banyak konsumen untuk memikirkan perangkat catu daya otonom. Selain itu, tagihan selangit untuk penggunaan jaringan industri juga mendorong hal ini. Memasang sumber daya otonom di rumah dianggap sebagai bisnis yang menguntungkan. Perangkat ini dapat datang untuk menyelamatkan ketika catu daya industri dimatikan.

Indikator dayanya relatif kecil, tetapi ini cukup untuk bertindak sebagai sumber daya cadangan. Membeli generator dengan sengaja adalah kesenangan yang mahal, tetapi membuatnya sendiri cukup realistis. Hari ini kita akan mempertimbangkan cara membuat generator dari mesin mesin cuci dengan tangan Anda sendiri.

Dasar dari generator angin rumah

Topik pembuatan dan pemasangan generator angin buatan sendiri sangat banyak diwakili di Internet.Namun, sebagian besar materi adalah deskripsi dangkal tentang prinsip-prinsip untuk memperoleh energi listrik dari sumber-sumber alam.

Metode teoritis untuk perangkat (pemasangan) turbin angin telah lama dikenal dan cukup dapat dipahami. Tetapi bagaimana hal-hal praktis di sektor domestik - sebuah pertanyaan yang jauh dari diungkapkan sepenuhnya.

Paling sering, disarankan untuk memilih generator mobil atau motor induksi AC yang dilengkapi dengan magnet neodymium sebagai sumber arus untuk generator angin rumah buatan sendiri.

Prosedur untuk mengubah motor AC asinkron menjadi generator untuk kincir angin. Ini terdiri dari pembuatan "mantel bulu" rotor dari magnet neodymium. Proses yang sangat kompleks dan panjang

Namun, kedua opsi tersebut memerlukan penyempurnaan yang signifikan, seringkali rumit, mahal, dan memakan waktu.

Jauh lebih sederhana dan mudah dalam segala hal untuk memasang motor listrik seperti yang diproduksi sebelumnya dan sekarang diproduksi oleh Ametek (contoh) dan lainnya.

Untuk turbin angin rumah, motor DC dengan tegangan 30 - 100 volt cocok. Dalam mode generator, sekitar 50% dari tegangan operasi yang dinyatakan dapat diperoleh dari mereka.

Perlu dicatat: saat beroperasi dalam mode pembangkitan, motor DC perlu diputar hingga kecepatan di atas kecepatan yang ditentukan.

Pada saat yang sama, setiap motor individu dari selusin salinan identik dapat menunjukkan karakteristik yang sama sekali berbeda.

Oleh karena itu, pemilihan optimal motor listrik untuk generator angin rumah adalah logis dengan indikator berikut:

1. Pengaturan tegangan operasi tinggi.
2. RPM parameter rendah (kecepatan sudut rotasi).
3. Arus operasi tinggi.

Jadi, motor yang diproduksi oleh Ametek dengan tegangan operasi 36 volt dan kecepatan sudut putaran 325 rpm terlihat bagus untuk dipasang.

Ini adalah motor listrik yang digunakan dalam desain generator angin - instalasi yang dijelaskan di bawah ini sebagai contoh kincir angin rumah.

Motor DC untuk generator angin rumah. Pilihan terbaik di antara produk yang diproduksi oleh Ametek. Motor listrik serupa yang diproduksi oleh perusahaan lain juga cocok.

Memeriksa efisiensi motor serupa itu mudah. Cukup menghubungkan lampu mobil pijar 12 volt konvensional ke terminal listrik dan memutar poros motor dengan tangan. Dengan indikator teknis motor listrik yang baik, lampu pasti akan menyala.

Turbin angin putar

Mari kita cari tahu cara membuat kincir angin sederhana dengan sumbu rotasi vertikal tipe putar dengan tangan Anda sendiri.

Model seperti itu mungkin memenuhi kebutuhan listrik rumah taman, berbagai bangunan luar, serta menyoroti area lokal dan jalur taman di malam hari.

Bilah-bilah instalasi tipe putar ini dengan sumbu rotasi vertikal jelas dibuat dari elemen yang dipotong dari tong logam.

Tujuan kami adalah membuat kincir angin dengan daya maksimum 1,5 kW. Untuk melakukan ini, kita membutuhkan elemen dan bahan berikut:

• generator mobil untuk 12 V;
• baterai helium atau asam 12 V;
• sakelar semi-hermetis dari varietas "tombol" untuk 12 V;
• konverter 700 W - 1500 W dan 12V - 220V;
• ember, panci besar atau wadah lain yang luas yang terbuat dari baja tahan karat atau aluminium;
• relai mobil dari lampu kontrol pengisian atau pengisian akumulator;
• voltmeter mobil (apa saja mungkin);
• baut dengan mur dan ring;
• kabel dengan penampang 4 mm persegi dan 2,5 mm persegi;
• dua klem untuk memasang generator di tiang.

Dalam proses melakukan pekerjaan, kita akan membutuhkan gerinda atau gunting logam, pensil atau spidol konstruksi, pita pengukur, pemotong kawat, bor, bor, kunci dan obeng.

Tahap awal pembuatan pabrik

Kami mulai membuat kincir angin buatan sendiri dengan mengambil wadah logam berbentuk silinder besar. Biasanya, panci, ember, atau wajan tua untuk merebus digunakan untuk tujuan ini. Ini akan menjadi dasar untuk WPP kita di masa depan.

Menggunakan pita pengukur dan pensil konstruksi (spidol), kami akan menandai: kami akan membagi wadah kami menjadi empat bagian yang identik.

Saat membuat pemotongan sesuai dengan instruksi yang terkandung dalam teks, jangan potong logam sampai akhir

Logam harus dipotong. Untuk melakukan ini, Anda dapat menggunakan penggiling. Tidak digunakan untuk memotong wadah yang terbuat dari baja galvanis atau timah yang dicat, karena logam jenis ini akan menjadi terlalu panas.

Untuk kasus seperti itu, lebih baik menggunakan gunting. Kami memotong bilahnya, tetapi tidak memotongnya sampai akhir.

Sekarang, seiring dengan kelanjutan pekerjaan pada tangki, kami akan mengulangi katrol generator.

Di bagian bawah bekas panci dan di katrol, Anda perlu menandai dan mengebor lubang untuk baut. Pekerjaan pada tahap ini harus dilakukan secermat mungkin: semua lubang harus ditempatkan secara simetris sehingga tidak terjadi ketidakseimbangan selama rotasi instalasi.

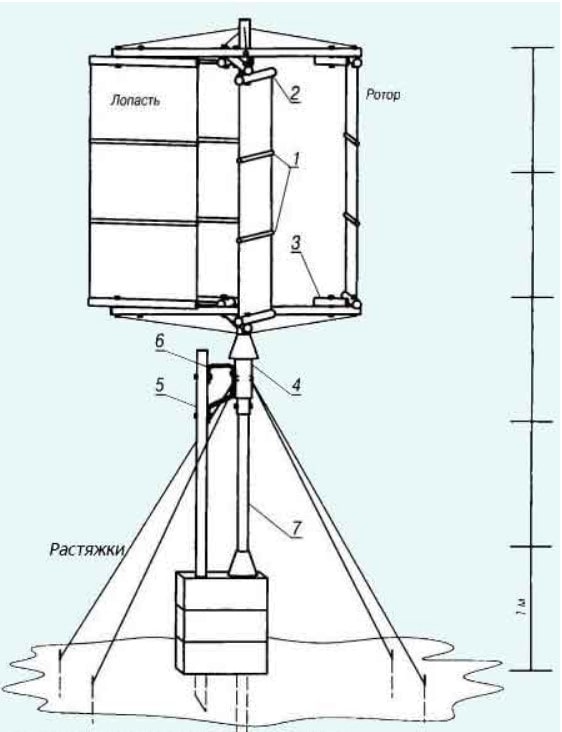

Beginilah tampilan bilah desain lain dengan sumbu rotasi vertikal. Setiap bilah dibuat secara terpisah, dan kemudian dipasang di perangkat umum

Kami menekuk bilahnya agar tidak terlalu menonjol. Ketika kita melakukan bagian pekerjaan ini, kita harus memperhitungkan ke arah mana generator akan berputar.

Biasanya arah putarannya searah jarum jam. Sudut belokan baling-baling mempengaruhi luas daerah pengaruh arus udara dan kecepatan putaran baling-baling.

Sekarang Anda perlu memperbaiki ember dengan bilah yang disiapkan untuk bekerja pada katrol. Kami memasang generator di tiang, sambil memperbaikinya dengan klem. Tetap menghubungkan kabel dan merakit sirkuit.

Bersiaplah untuk menuliskan diagram pengkabelan, warna kawat, dan tanda pin. Anda pasti akan membutuhkannya nanti. Kami memperbaiki kabel di tiang perangkat.

Gambar ini berisi rekomendasi terperinci untuk merakit keseluruhan struktur dan pandangan umum perangkat yang sudah dirakit dan siap digunakan.

Untuk menghubungkan baterai, Anda harus menggunakan kabel dengan penampang 4 mm². Cukup mengambil segmen dengan panjang 1 meter. Cukup.

Dan untuk menghubungkan beban ke jaringan, yang meliputi, misalnya, peralatan penerangan dan listrik, kabel dengan penampang 2,5 mm² sudah cukup. Kami memasang inverter (konverter). Ini juga akan membutuhkan kabel 4 mm².

Keuntungan dan kerugian dari model kincir angin putar

Jika Anda melakukan semuanya dengan hati-hati dan konsisten, maka generator angin ini akan bekerja dengan sukses. Pada saat yang sama, tidak akan ada masalah selama operasinya.

Jika Anda menggunakan konverter 1000 W dan baterai 75A, instalasi ini akan menyediakan listrik untuk perangkat pengawasan video, alarm pencuri, dan bahkan penerangan jalan.

Kelebihan dari model ini adalah:

• ekonomis;
• elemen dapat dengan mudah diganti dengan yang baru atau diperbaiki;
• kondisi khusus untuk berfungsi tidak diperlukan;
• handal dalam operasi;
• memberikan kenyamanan akustik yang lengkap.

Ada juga kekurangannya, tetapi jumlahnya tidak banyak: kinerja perangkat ini tidak terlalu tinggi, dan memiliki ketergantungan yang signifikan pada hembusan angin yang tiba-tiba. Arus udara dapat mengganggu baling-baling dadakan.

Kami membuat mesin bubut untuk kayu dari mesin cuci

Apa lagi yang bisa dilakukan dengan mesin dari mesin cuci? Salah satu ide yang populer adalah mesin bubut pohon. Mari kita lihat proses langkah demi langkah.

Ilustrasi	Deskripsi Tindakan

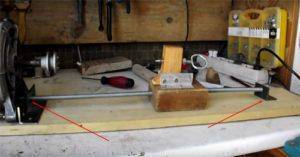

	Untuk memperbaiki mesin dengan kuat di meja kerja, buat pengencang dari sudut logam. Untuk melakukan ini, bor lubang untuk pemasangan ke kaki motor dan meja.
	Untuk mengencangkan bagian kayu, Anda memerlukan flens yang dipasang pada poros motor, dan ini adalah stud yang terbuat dari baut geser biasa. Pasang pin ini ke alasnya. Anda akan membutuhkan 3 pin.
	Motor dipasang ke meja dengan sekrup self-tapping, ke bagian logam - dengan baut.
	Ujung yang berlawanan dari bagian kayu dipasang dengan alat semacam itu. Ini terdiri dari sekrup dengan lingkaran, dua dudukan kayu yang dipasang tegak lurus ke sudut.
	Bagian kayu ini harus dapat dipindah-pindahkan sehingga blanko yang berbeda dapat digunakan. Untuk mobilitas, dipasang pada stud berulir dengan baut.
	Untuk mengendalikan motor, Anda memerlukan catu daya. Bisa gunakan salah satu blok komputer. Anda perlu memasang sakelar untuk menyesuaikan kecepatan putaran.
	Cara menghubungkan motor ke catu daya dalam animasi.
	Untuk memandu alat, buat tip alat. Ini terdiri dari dua bagian kayu dan sudut logam. Semua bagian dapat dipindahkan karena diikat dengan satu baut.
	Bagian bawah sandaran tangan dipasang dengan kaku di meja kerja menggunakan sekrup dan sudut sadap sendiri.
	Benda kerja dipasang pada mesin dari dua sisi: di sebelah kiri - pada kancing, di sebelah kanan - pada baut dengan pegangan. Untuk pemasangan di benda kerja, Anda perlu mengebor lubang yang sesuai.

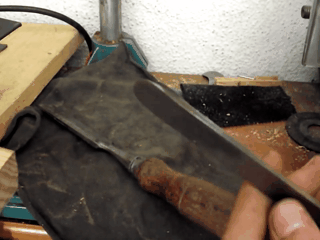

	Untuk bekerja, Anda membutuhkan alat yang diasah - pemotong.
	Pemolesan akhir benda kerja dilakukan dengan potongan amplas.

Kami membuat kincir angin dengan tangan kami sendiri

1. Bilah turbin angin

Roda angin adalah elemen struktural perangkat yang paling signifikan. Ini mengubah kekuatan angin menjadi energi mekanik. Dengan demikian, pemilihan semua elemen lain tergantung pada strukturnya.

Jenis bilah yang paling umum dan efektif adalah layar dan baling-baling. Untuk pembuatan opsi pertama, perlu untuk memperbaiki selembar bahan pada sumbu, menempatkannya pada sudut aliran angin. Namun, selama gerakan rotasi, bilah seperti itu akan memiliki ketahanan aerodinamis yang signifikan. Selain itu, itu akan meningkat dengan peningkatan sudut serang, yang mengurangi efektivitas fungsinya.

Jenis bilah kedua bekerja dengan produktivitas lebih tinggi - bilah bersayap. Dalam garis besar mereka, mereka menyerupai sayap pesawat terbang, dan biaya gaya gesekan dikurangi seminimal mungkin.Turbin angin jenis ini memiliki pemanfaatan energi angin yang tinggi dengan biaya material yang rendah.

Pisau dapat dibuat dari plastik atau pipa plastik karena akan lebih produktif daripada kayu. Yang paling efisien adalah struktur kincir angin dengan diameter dua meter dan enam bilah.

2. Generator turbin angin

Pilihan yang paling dapat diterima untuk peralatan pembangkit angin adalah mekanisme pembangkit asinkron konversi dengan arus bolak-balik. Keuntungan utamanya adalah biaya rendah, kemudahan akuisisi dan luasnya distribusi model, kemungkinan peralatan ulang dan operasi yang sangat baik pada kecepatan rendah.

Itu dapat diubah menjadi generator magnet permanen. Penelitian telah menunjukkan bahwa perangkat semacam itu dapat dioperasikan pada kecepatan rendah, tetapi dengan cepat kehilangan efisiensi pada nilainya yang tinggi.

3. Dudukan turbin angin

Untuk memperbaiki bilah ke casing generator, perlu menggunakan kepala turbin angin, yang merupakan cakram baja dengan ketebalan hingga 10 mm. Enam strip logam dengan lubang dilas untuk memasang bilah padanya. Disk itu sendiri terpasang ke mekanisme pembangkit menggunakan baut dengan mur pengunci.

Karena perangkat pembangkit mampu menahan beban maksimum, termasuk dari gaya gyroscopic, itu harus diperbaiki dengan kuat. Pada perangkat, generator dipasang di satu sisi, untuk ini poros harus dihubungkan ke rumahan, yang terlihat seperti elemen baja dengan lubang berulir untuk memasang poros generator dengan diameter yang sama.

Untuk produksi kerangka pendukung untuk peralatan pembangkit angin, di mana semua elemen lain akan ditempatkan, perlu menggunakan pelat logam dengan ketebalan hingga 10 mm atau sepotong balok dengan dimensi yang sama.

4. Putar turbin angin

Mekanisme putar memberikan gerakan rotasi kincir angin di sekitar sumbu vertikal. Dengan demikian, memungkinkan untuk memutar perangkat ke arah angin. Untuk pembuatannya, lebih baik menggunakan bantalan rol, yang lebih efektif merasakan beban aksial.

5. Penerima saat ini

Pantograf berfungsi untuk mengurangi kemungkinan terpuntir dan putusnya kabel-kabel yang berasal dari generator pada kincir angin. Ini berisi dalam desainnya selongsong yang terbuat dari bahan isolasi, kontak dan kuas. Untuk membuat perlindungan dari fenomena cuaca, node kontak penerima saat ini harus ditutup.

Varietas

Kincir angin diklasifikasikan menurut beberapa parameter:

• posisi sumbu relatif terhadap tanah. Atas dasar ini, kincir angin bersifat horizontal (memiliki daya, keandalan yang lebih tinggi) dan vertikal. Turbin angin do-it-yourself ini jauh lebih sensitif terhadap hembusan angin;
• pitch baling-baling, yang tetap (lebih umum) dan variabel. Yang terakhir memiliki kecepatan rotasi yang meningkat, tetapi pemasangannya sangat sulit dilakukan dan masif.

Membuat kincir angin dengan tangan Anda sendiri akan menjadi praktis gratis jika ada bagian yang tidak perlu tergeletak di suatu tempat di garasi: mesin mobil tua, pipa saluran pembuangan yang dipotong, dll.

Generator angin - sumber listrik

Tarif utilitas dinaikkan setidaknya setahun sekali.Dan jika Anda perhatikan lebih dekat, maka dalam beberapa tahun harga listrik yang sama naik dua kali lipat - angka-angka dalam dokumen pembayaran tumbuh seperti jamur setelah hujan. Secara alami, semua ini masuk ke kantong konsumen, yang pendapatannya tidak menunjukkan pertumbuhan yang stabil. Dan pendapatan riil, seperti yang ditunjukkan statistik, menunjukkan tren menurun.

Baru-baru ini, dimungkinkan untuk melawan pertumbuhan tarif listrik dengan satu cara sederhana, tetapi ilegal - dengan bantuan magnet neodymium. Produk ini diterapkan ke badan flowmeter, akibatnya berhenti. Tapi kami sangat tidak menyarankan menggunakan teknik ini - itu tidak aman, ilegal, dan denda saat ditangkap akan sedemikian rupa sehingga tidak akan terlihat kecil.

Skemanya bagus, tetapi kemudian berhenti berfungsi karena alasan berikut:

Putaran kontrol yang sering mulai mengidentifikasi pemilik yang tidak bermoral secara besar-besaran.

• Putaran kontrol menjadi lebih sering - perwakilan otoritas pengatur pergi dari rumah ke rumah;
• Stiker khusus mulai ditempelkan di konter - di bawah pengaruh medan magnet mereka menjadi gelap, memperlihatkan penyusup;
• Penghitung menjadi kebal terhadap medan magnet - unit akuntansi elektronik dipasang di sini.

Oleh karena itu, masyarakat mulai memperhatikan sumber energi alternatif, seperti turbin angin. Cara lain untuk mengungkap pelaku pencurian listrik adalah dengan melakukan pemeriksaan tingkat magnetisasi meteran, yang dengan mudah mengungkap fakta pencurian.

Cara lain untuk mengungkap pelaku pencurian listrik adalah dengan melakukan pemeriksaan tingkat magnetisasi meteran, yang dengan mudah mengungkap fakta pencurian.

Kincir angin untuk rumah menjadi hal yang lumrah di daerah yang sering diterpa angin. Pembangkit listrik tenaga angin menggunakan energi arus udara angin untuk menghasilkan listrik. Untuk melakukan ini, mereka dilengkapi dengan bilah yang menggerakkan rotor generator. Listrik yang dihasilkan diubah menjadi arus searah, setelah itu ditransmisikan ke konsumen atau disimpan dalam baterai.

Turbin angin untuk rumah pribadi, baik buatan sendiri maupun rakitan pabrik, dapat menjadi sumber listrik utama atau tambahan. Berikut adalah contoh khas dari sumber tambahan yang berjalan - memanaskan air dalam boiler atau memberi makan lampu rumah bertegangan rendah, sementara peralatan rumah lainnya ditenagai oleh catu daya utama. Dimungkinkan juga untuk bekerja sebagai sumber listrik utama di rumah-rumah yang tidak terhubung ke jaringan listrik. Di sini mereka memberi makan:

• Chandelier dan lampu;
• Peralatan rumah tangga besar;
• Peralatan pemanas dan banyak lagi.

Oleh karena itu, untuk memanaskan rumah Anda, Anda perlu membuat atau membeli ladang angin 10 kW - ini harus cukup untuk semua kebutuhan.

Peternakan angin dapat memberi daya pada peralatan listrik tradisional dan tegangan rendah - mereka beroperasi pada 12 atau 24 volt. Generator angin 220 V dilakukan sesuai dengan skema menggunakan konverter inverter dengan akumulasi listrik dalam baterai. Generator angin untuk 12, 24 atau 36 V lebih sederhana - pengontrol pengisian baterai yang lebih sederhana dengan stabilisator digunakan di sini.

Varietas dan modifikasi kincir angin vertikal

Generator angin ortogonal dilengkapi dengan beberapa sudu yang terletak pada jarak tertentu sejajar dengan sumbu putaran. Kincir angin ini juga dikenal sebagai rotor Darrieus. Unit-unit ini telah terbukti paling efisien dan fungsional.

Rotasi bilah disediakan oleh bentuknya yang seperti sayap, yang menciptakan gaya angkat yang diperlukan. Namun, pengoperasian normal perangkat memerlukan upaya yang cukup besar, sehingga kinerja generator dapat ditingkatkan dengan memasang layar statis tambahan. Sebagai kerugian, perlu dicatat kebisingan yang berlebihan, beban dinamis tinggi (getaran), yang sering menyebabkan keausan dini pada unit pendukung dan kegagalan bantalan.

Ada turbin angin dengan rotor Savonius yang paling cocok untuk kondisi domestik. Roda angin terdiri dari beberapa semi-silinder yang berputar terus menerus di sekitar porosnya. Rotasi selalu dilakukan dengan arah yang sama dan tidak bergantung pada arah angin.

Kerugian dari instalasi semacam itu adalah goyangan struktur di bawah aksi angin. Karena ini, ketegangan dibuat pada sumbu dan bantalan rotasi rotor gagal. Selain itu, rotasi tidak dapat dimulai dengan sendirinya jika hanya dua atau tiga bilah yang dipasang di generator angin. Dalam hal ini, disarankan untuk memperbaiki dua rotor pada sumbu pada sudut 90 derajat relatif satu sama lain.

Generator angin multi-blade vertikal adalah salah satu perangkat paling fungsional dari kisaran model ini. Ini memiliki kinerja tinggi dengan sedikit beban pada elemen bantalan beban.

Bagian internal struktur terdiri dari bilah statis tambahan yang ditempatkan dalam satu baris. Mereka memampatkan aliran udara dan mengatur arahnya, sehingga meningkatkan efisiensi rotor. Kerugian utama adalah harga tinggi karena banyaknya suku cadang dan elemen.

Persiapan Alternator Mobil

Untuk membuat generator angin dengan tangan Anda sendiri dari generator mobil? Anda perlu memasang daya 95A dengan tegangan 12 V. Pada 125 rpm menghasilkan 15,5 watt, dan pada 630 rpm angka ini akan menjadi 85,7 watt. Jika kita berbicara tentang beban 630 rpm, maka voltmeter akan menunjukkan 31,2 volt, dan ammeter - 13,5 ampere. Dengan demikian, daya generator akan menjadi 421,2 watt. Untuk mencapai indikator ini, perlu menggunakan magnet neodymium, yang 7 kali lebih efektif daripada ferit.

Pada awal persiapan generator mobil, perlu untuk melepas belitan rotor dari eksitasi magnetik dan sikat elektronik dengan kolektor. Sebagai pengganti cincin feromagnet, Anda perlu memasang magnet neodymium dalam jumlah 3 buah, ukuran masing-masing harus 85 x 35 x 15 milimeter. Kerugian menggunakan magnet yang kuat dapat "menempel", yang membuat poros sulit digerakkan. Untuk menguranginya, magnet harus ditempatkan sedikit miring relatif satu sama lain.

Selama pengoperasian turbin angin, direkomendasikan untuk secara berkala memeriksa keandalan pengencang di dasar tiang, melumasi bantalan perangkat putar, dan menyeimbangkan kemiringan pemasangan. Setiap enam bulan sekali, disarankan untuk memeriksa dan mengganti isolasi listrik, yang sering rusak karena digunakan dalam kondisi buruk.

Generator angin buatan sendiri, yang dirakit dari generator mobil dan bagian-bagian sederhana, mampu memasok listrik ke rumah kecil dan menjadi sumber daya cadangan otonom. Ramah lingkungan dan perawatan rendah, itu akan membayar sendiri dalam 2-4 tahun tergantung dan bertahan selama beberapa dekade.

Aspek Hukum Memasang Turbin Angin

Generator angin adalah properti yang tidak biasa, kepemilikan perangkat ini dikaitkan dengan kepatuhan terhadap aturan dan hukum tertentu. Jika perangkat dipasang di dekat jembatan, bandara, dan terowongan, maka ketinggian tiang tidak boleh melebihi 15 m. Tingkat kebisingan yang dihasilkan tidak boleh melebihi 70 dB pada siang hari dan 60 dB pada malam hari. Membutuhkan perlindungan dari tele-interferensi. Jasa lingkungan tidak boleh membuat klaim tentang adanya hambatan bagi migrasi burung migran. Dianjurkan untuk melakukan konsultasi hukum pada setiap parameter dan memiliki dokumen resmi sebelum memulai konstruksi. Tidak ada pajak untuk produksi listrik untuk kebutuhan rumah tangga sendiri oleh undang-undang.

Kincir angin

Klasifikasi dan prinsip operasi

Dimungkinkan untuk menemukan banyak contoh berbeda dari perakitan generator angin di internet, tetapi semuanya dibagi menjadi dua kelas: vertikal dan horizontal. Setiap kelas memiliki subspesies:

• Vertikal:
• Industri. Ketinggian pembangkit listrik tersebut dapat mencapai lebih dari 100 meter, daya bervariasi dari 4 hingga 6 MW.

Salah satu ladang angin paling kuat Enercon E-126

Perangkat untuk keperluan rumah tangga. Ada model yang dibuat di pabrik khusus dan perangkat do-it-yourself;

Perangkat dengan daya 600 W
perangkat spiral

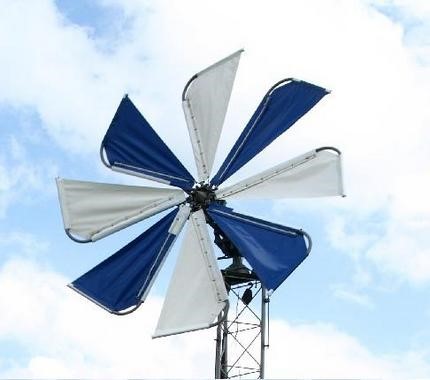

Sampel dengan bilah yang terbuat dari bahan kain
Kincir angin dengan bilah logam

• Horisontal:
• Standar;

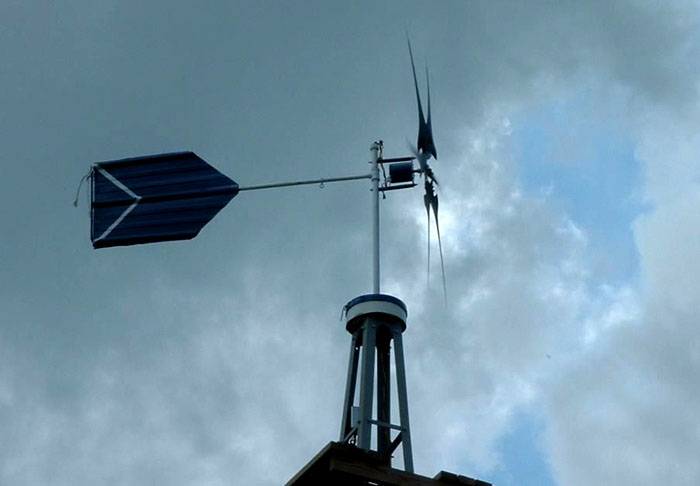

Unit dengan susunan bilah klasik

Rotary.

Elemen struktural perangkat tersebut dapat ditempatkan pada sudut yang berbeda.

Seluruh kelas perangkat do-it-yourself, apakah itu ladang angin atau industri, bekerja berdasarkan prinsip induksi elektromagnetik, yaitu, magnet yang dipasang di rotor menghasilkan arus bolak-balik ketika bilah berputar. Ini dipasok ke baterai penyimpanan melalui pengontrol. Ini adalah perangkat yang mengubah arus bolak-balik menjadi arus searah dan mengontrol tingkat pengisian baterai.

Node selanjutnya adalah inverter yang mengubah arus searah menjadi arus bolak-balik dan menyamakan fluktuasi listrik dengan nilai 50 Hz, kemudian arus disuplai ke konsumen.

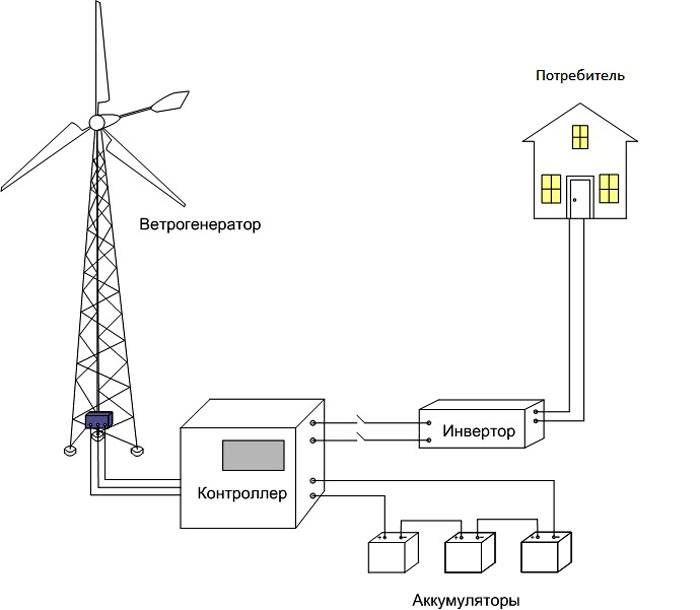

Skema standar operasi ladang angin
